آلات قطع الليزر من تيانتشن: خبرة تمتد إلى ٢٩ عاماً

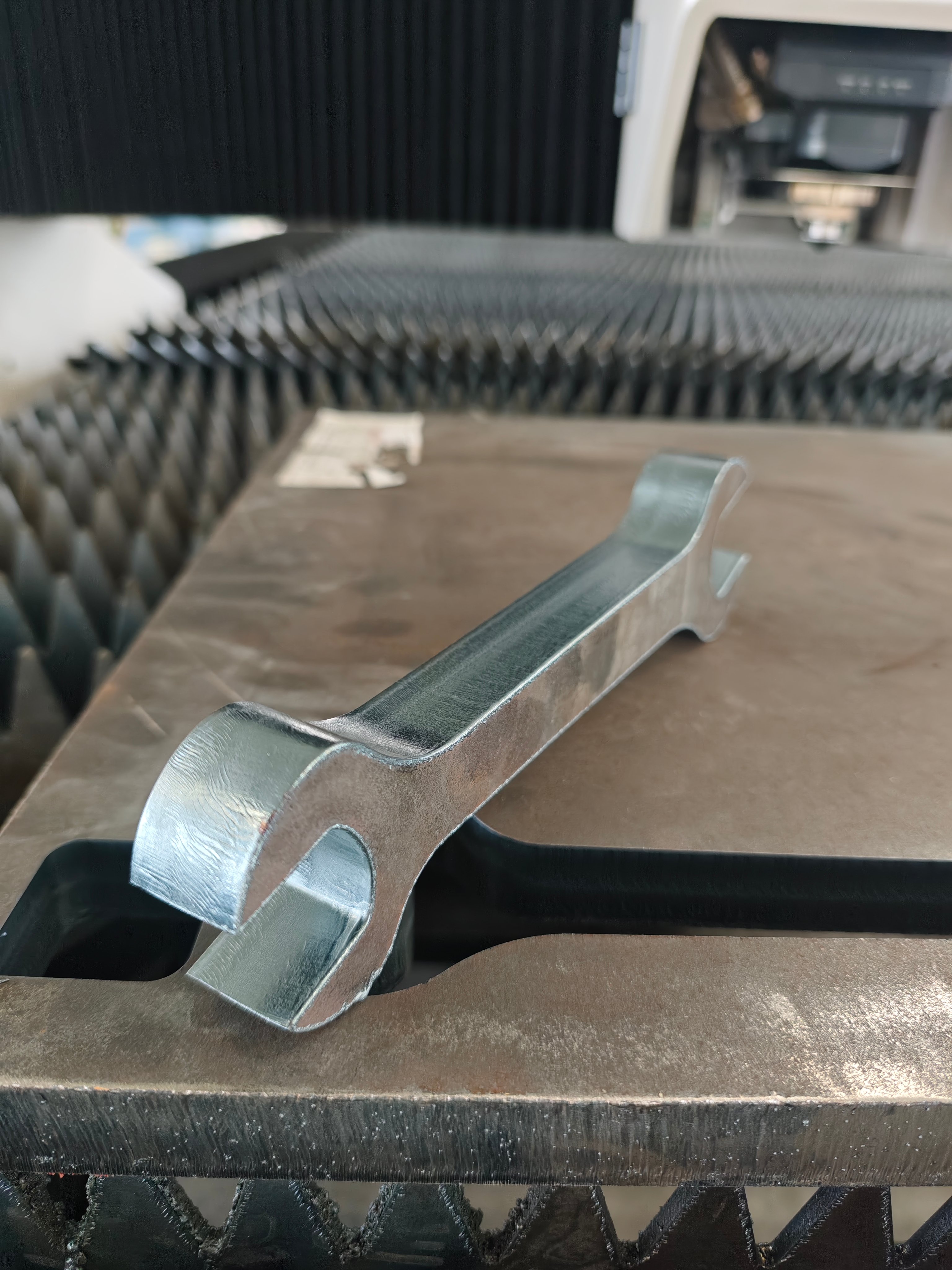

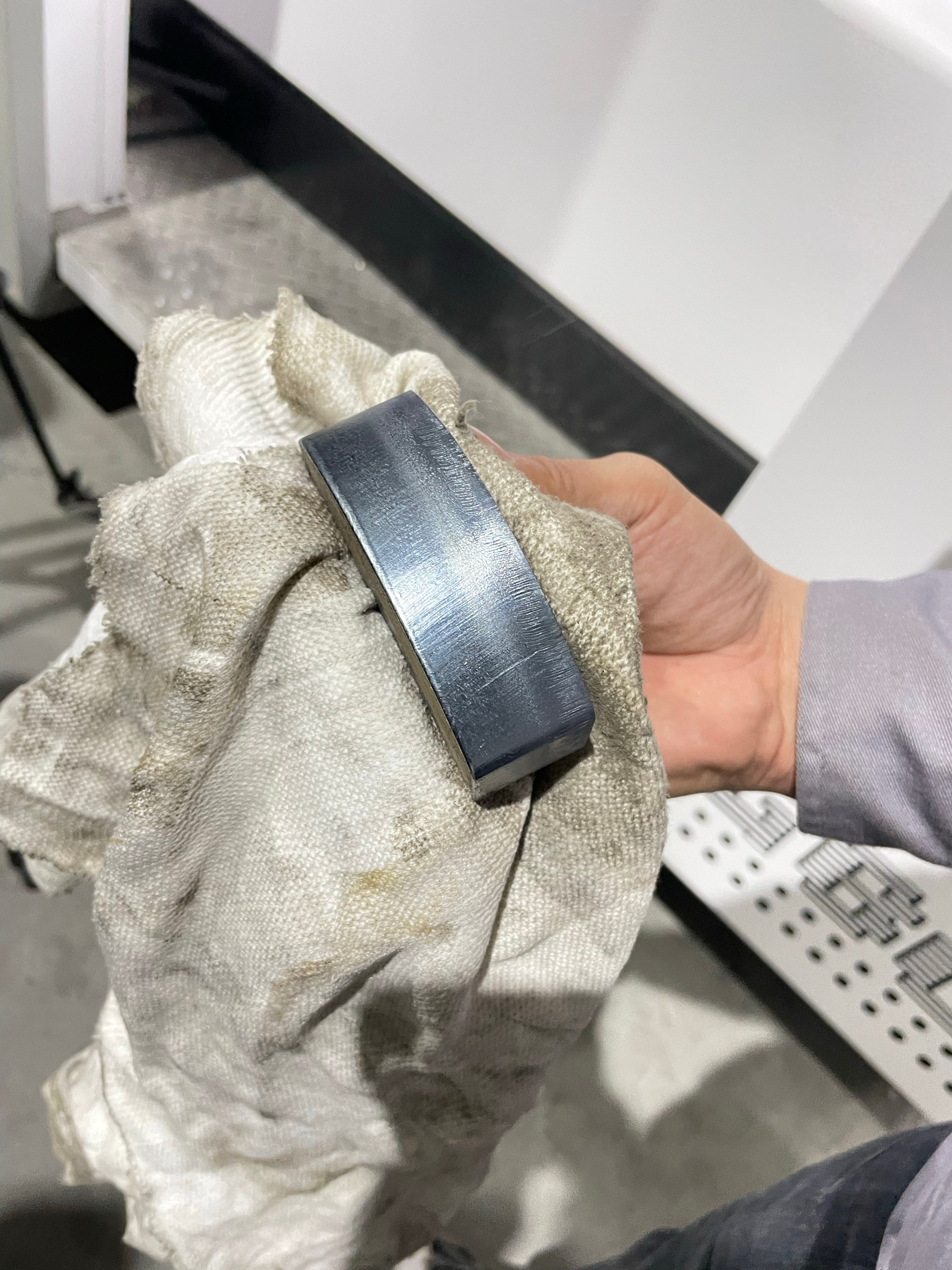

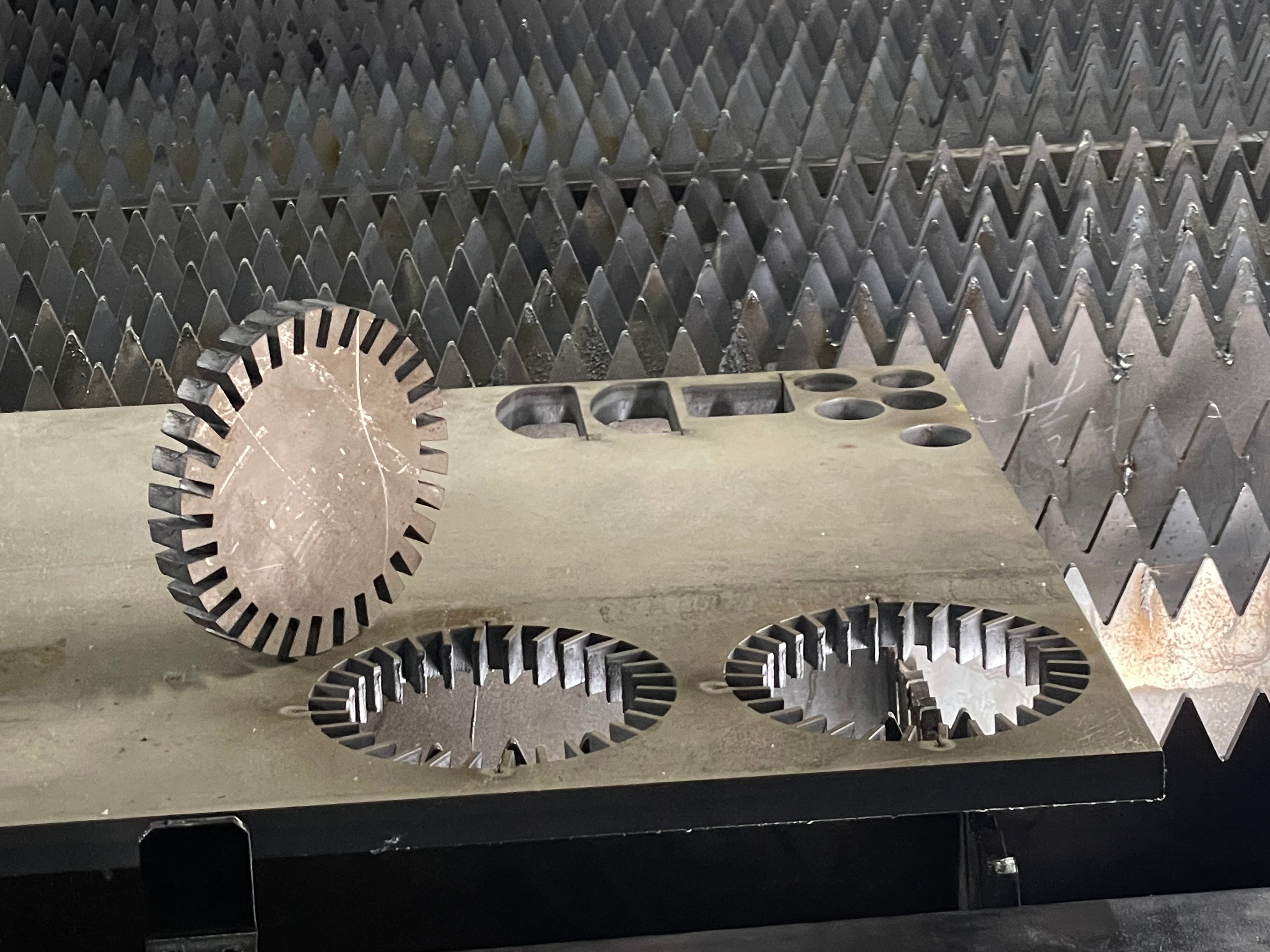

يتطلب تصميم قص الفولاذ بالليزر اعتبارات محددة بالنسبة للفولاذ الكربوني، ودرجات الفولاذ عالي القوة منخفض السبائك (HSLA)، والألواح المقاومة للتجهّم (AR)، مع تحقيق توازن بين جودة القطع، والسرعة، والسلامة المعدنية. أما بالنسبة للفولاذ اللين (مثل A36 وQ235)، فإن التصميم الأمثل يستخدم الأكسجين كغاز مساعد، ما يُحدث تفاعلًا طاردًا للحرارة يُسرّع عملية القطع، لكنه يُنتج طبقة رقيقة من الأكاسيد (بسمك ٠٫٠٥–٠٫١ مم) على حافة القطع — وهي مقبولة في عمليات اللحام أو الطلاء. ويجب أن يحدّد المصمّمون تعويض الشق (kerf) بمقدار ٠٫٢ مم للفولاذ بسماكة ٣ مم، و٠٫٤ مم للفولاذ بسماكة ١٢ مم. أما بالنسبة لفولاذ HSLA مثل S690QL، فإن تقليل إدخال الحرارة أمرٌ بالغ الأهمية: ويجب أن تحافظ ملامح التصميم على مسافة لا تقل عن ٣ مم بين مسارات القطع لمنع التغيرات في الصلادة الناتجة عن منطقة التأثير الحراري (HAZ). وقد أظهرت دراسة حالة لشركة مصنِّعة للرافعات أن إعادة تصميم ألواح التقوية (gusset plates) باستخدام نتوءات دائرية (fillets) بقطر ٢ مم عند الزوايا الداخلية (بدلًا من الزوايا الحادة ذات نصف القطر ٠ مم) خفضت نسبة التشققات المجهرية من ٨٪ إلى ٠٫٢٪ بعد قص فولاذ S690 بسماكة ٨ مم بالليزر. أما بالنسبة للوحات مقاومة التآكل AR400 وAR500 (المستخدمة في معدات التعدين ونقل التربة)، فيجب على المصمّمين تجنّب الثقوب الصغيرة (أقل من ١٫٥ ضعف سماكة اللوح) لأن ارتفاع معامل الكربون قد يؤدي إلى تصلّب محلي وتشقّق. وقد أعادت شركة مصنِّعة لشاشات التعدين تصميم ألواح AR400 بسماكة ١٥ مم باستخدام ثقوب قطرها ٢٥ مم (مقابل ١٨ مم سابقًا) وأضافت أقواس بداية قص (lead-in arcs) بقطر ٠٫٥ مم، فحققت نسبة إنتاج ناجحة بلغت ٩٩٪ مقارنةً بـ ٨٢٪ سابقًا. وقاعدة تصميمية رئيسية أخرى للفولاذ هي إدارة تبدّد الحرارة: فبالنسبة للألواح السميكة (أكثر من ١٢ مم)، فإن ترك مسافات بين الأجزاء المُرتَّبة (nesting) تتراوح بين ٨–١٠ مم تسمح بتبريد كافٍ بين عمليات القطع، ومنع التشوه الذي قد يتجاوز حدود التسطّح المسموحة (±١ مم/متر). أما بالنسبة للحوامل الإنشائية من الفولاذ (مثل العوارض على شكل حرف I أو H)، فيجب أن يراعي قص الملفات (profile cutting) لثقوب البراغي وثقوب التخفيف (cope cuts) الإجهادات المتبقية — لذا يجب أن يراعي التصميم تسلسل عمليات القطع لتخفيف الإجهادات تدريجيًّا، مثل قص الشقوق قبل عمل الفتحات الكبيرة. وقد خفّضت ورشة تصنيع الجسور تشوه العوارض بنسبة ٦٠٪ بإعادة تصميم تسلسل عمليات القطع وفق التوصيات التي قدّمها مقدّم الخدمة. كما ينبغي أن يحدّد المصمّمون متطلبات تشطيب الحواف: «كما تم قصها» (as-cut) لمعظم التطبيقات (خشنية سطحية Ra من ٦ إلى ١٢ ميكرومتر)، أو «خالية من الحواف الحادة» (burr-free) (وهي تتطلب استخدام النيتروجين أو الأكسجين عالي الضغط، ما يرفع التكلفة بنسبة ١٥–٢٠٪)، أو «تشطيب آلي» (machined finish) (ويتطلب عمليات تفريز لاحقة). أما بالنسبة للإنتاج الضخم لأجزاء الفولاذ (أكثر من ٥٠,٠٠٠ قطعة شهريًّا)، فإن توحيد التصاميم — مثل استخدام أقطار شائعة للثقوب (٨ مم، ١٠ مم، ١٢ مم) ونصف أقطار زوايا شائعة (٣ مم) — يسمح ببرمجة أسرع وتقليل وقت الإعداد. ويوفّر مقدّم الخدمة أدوات تحليل DFM (تصميم قابل للتصنيع) التي تُحدّد تلقائيًّا المشكلات الخاصة بالفولاذ، مثل الجدران الرقيقة غير المدعومة (أقل من ١٫٥ ضعف السماكة) أو كثافة الثقوب المفرطة. ولإخضاع تصاميمك لقص الفولاذ بالليزر لمراجعة مهنية تتعلق بإمكانية التصنيع وتحسين التكلفة، يُرجى تحميل نماذجك ثلاثية الأبعاد (CAD) لتقييم احترافي.
