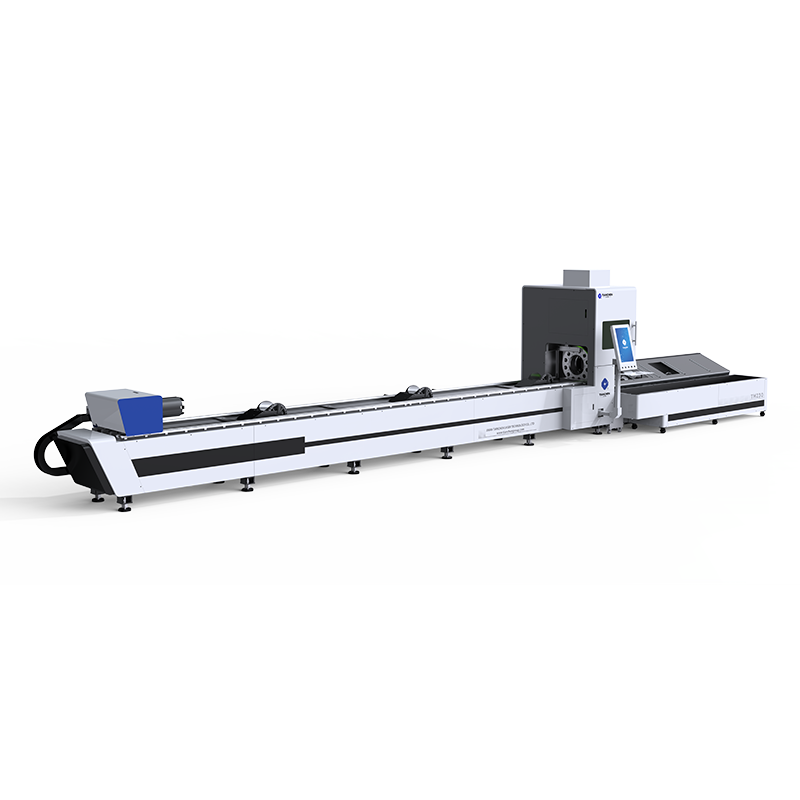

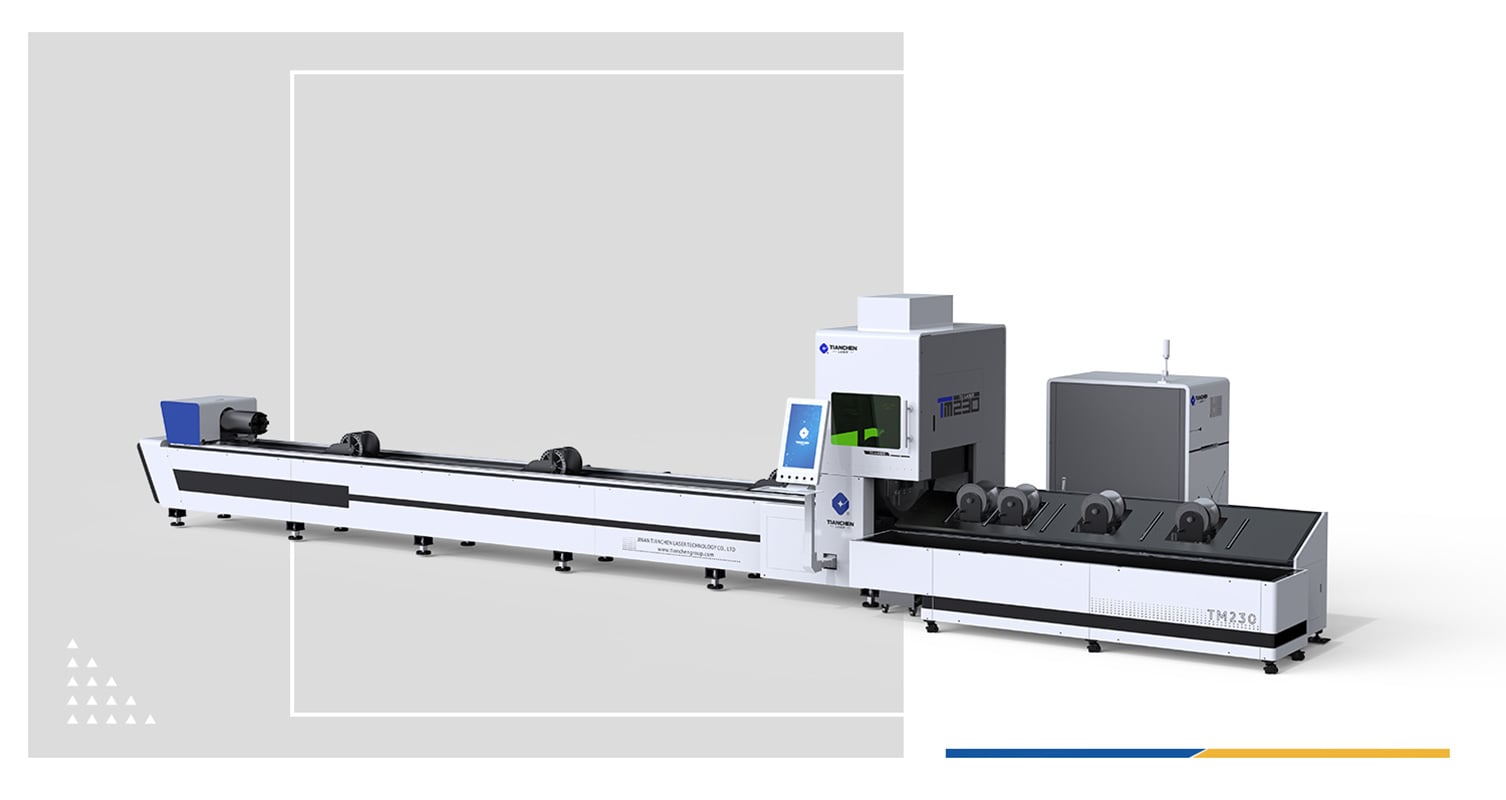

TM230: Corte a laser de alto desempenho Marvel da Tianchen Laser

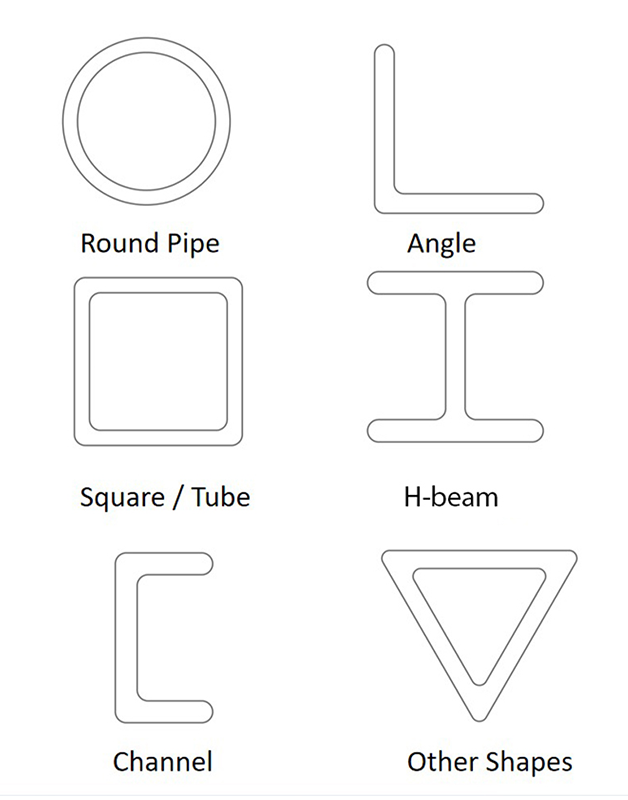

A série TM é uma máquina profissional básica de corte a laser de tubos, que adota uma estrutura de mandril pneumático duplo e suporta tubos redondos, tubos quadrados, tubos retangulares, tubos ovais, cantoneiras de aço, canais de aço, vigas I e outros perfis.

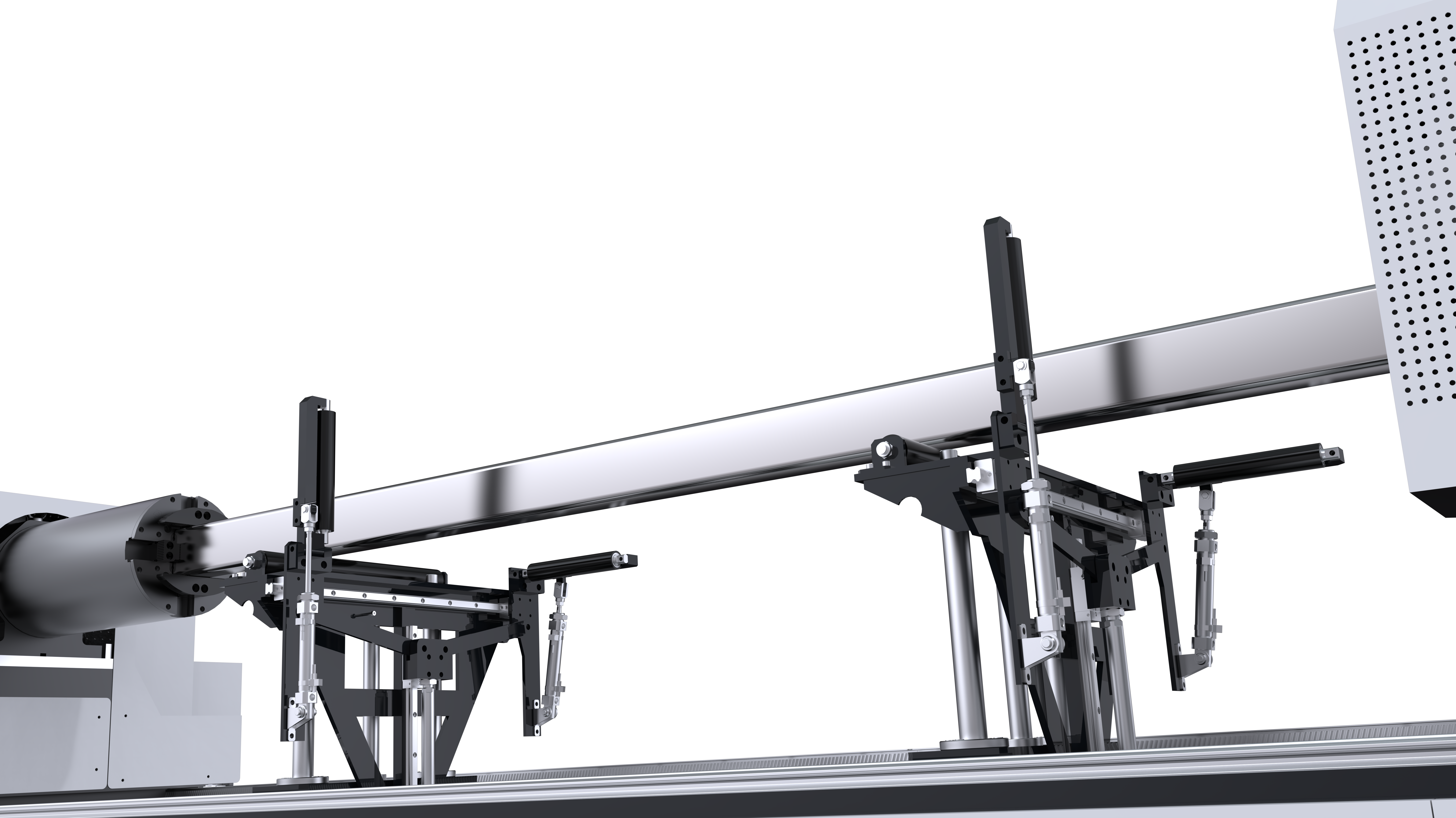

Rolo de suporte composto

Adote uma estrutura de suporte de controle servo de alta precisão para evitar eficazmente a vibração do tubo e melhorar a precisão do corte.



Mandril de ar

Controle com precisão a velocidade e a força de fixação, o tubo não se deformará nem cairá, e a velocidade de fixação da garra é rápida

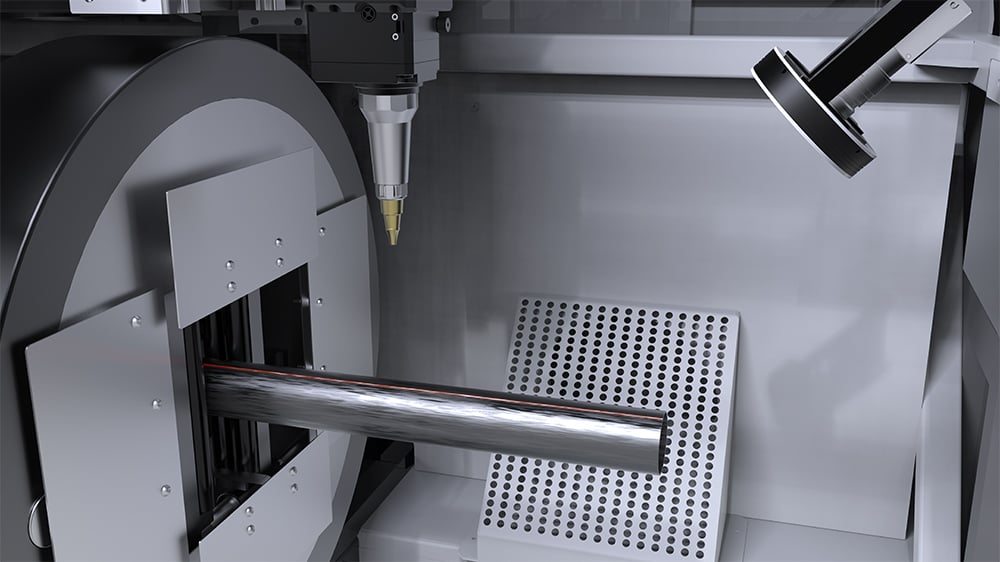

Reconhecimento de costura de solda (opcional)

A função opcional de reconhecimento de costura de solda é fornecida para melhorar a qualidade do corte e criar mais campos de aplicação para corte de tubos.


Identificação de Formato:

Reconhece automaticamente tubos com formatos padrão e especiais, incluindo redondo, oval, quadrado e outros, eliminando a necessidade de configuração manual.

Detecção Não Indutiva:

produtividade.

Precisão excepcional:

Garante precisão no corte com desvio de posição inferior a 0,15 mm em toda a seção de um metro, assegurando consistência e qualidade em cada corte.

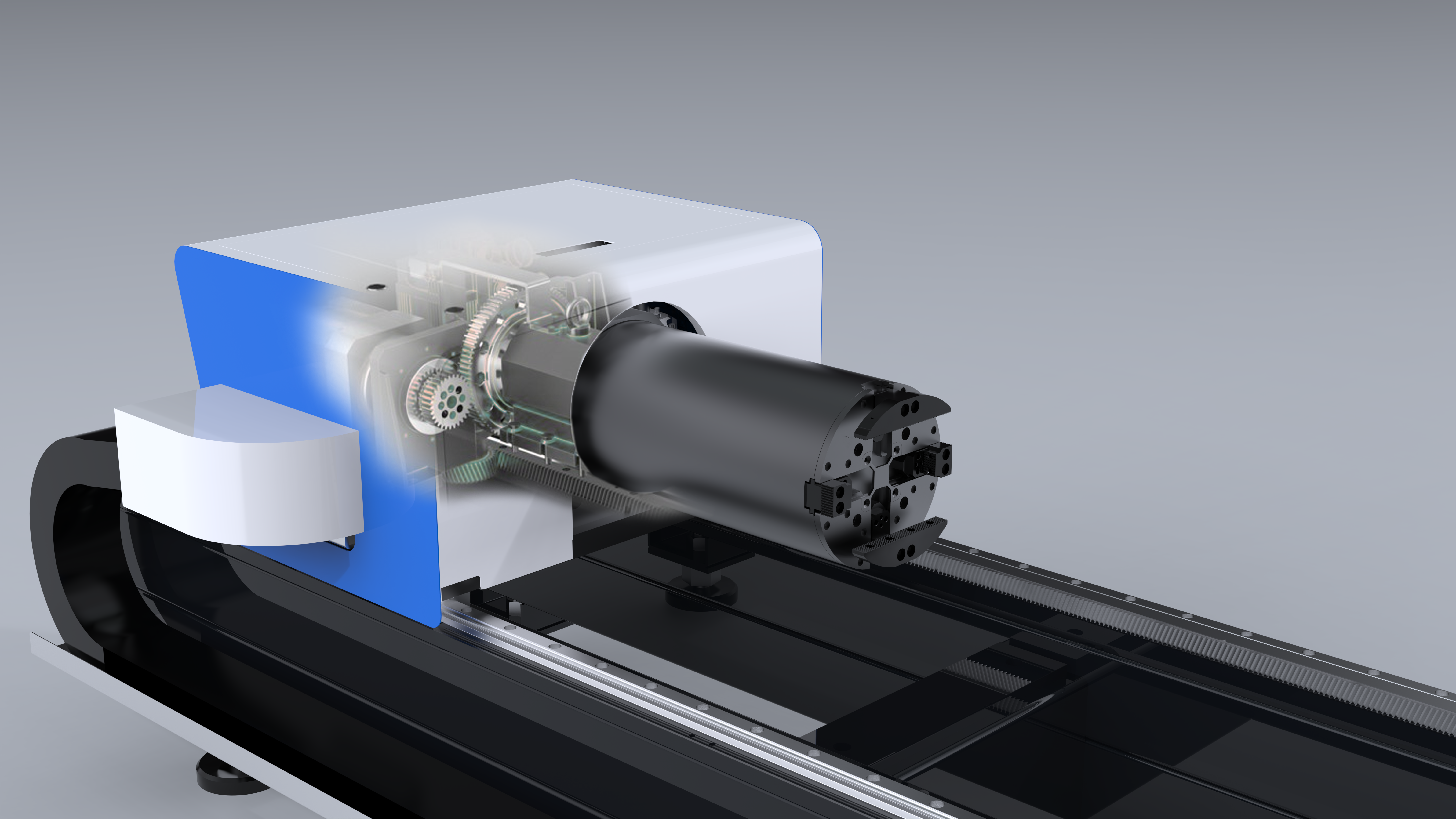

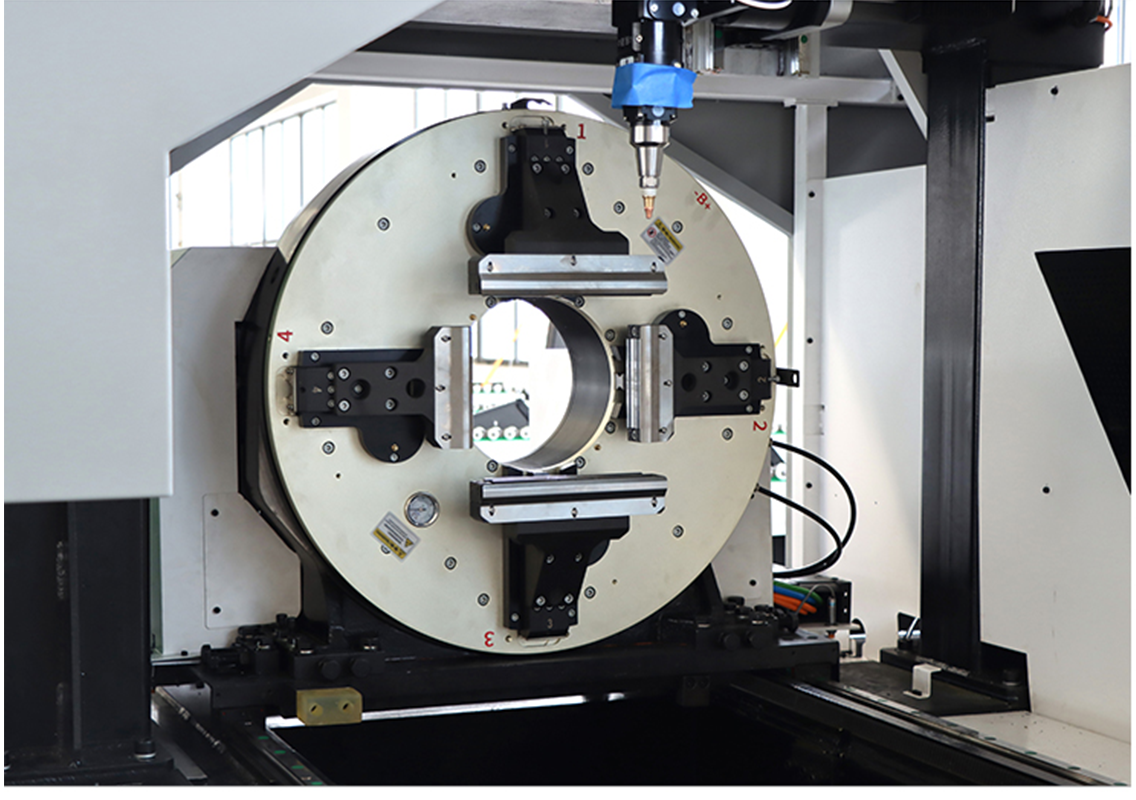

CHUVA PNEUMÁTICA

A mandíbula pneumática totalmente automática possui uma estrutura interna de transmissão precisa que utiliza acionamento por cremalheira e pinhão para maior exatidão. Projetada especificamente para o corte de tubos pequenos, oferece capacidades de rotação flexíveis e alta velocidade de rotação para atender às exigências de cortes rápidos e eficientes.

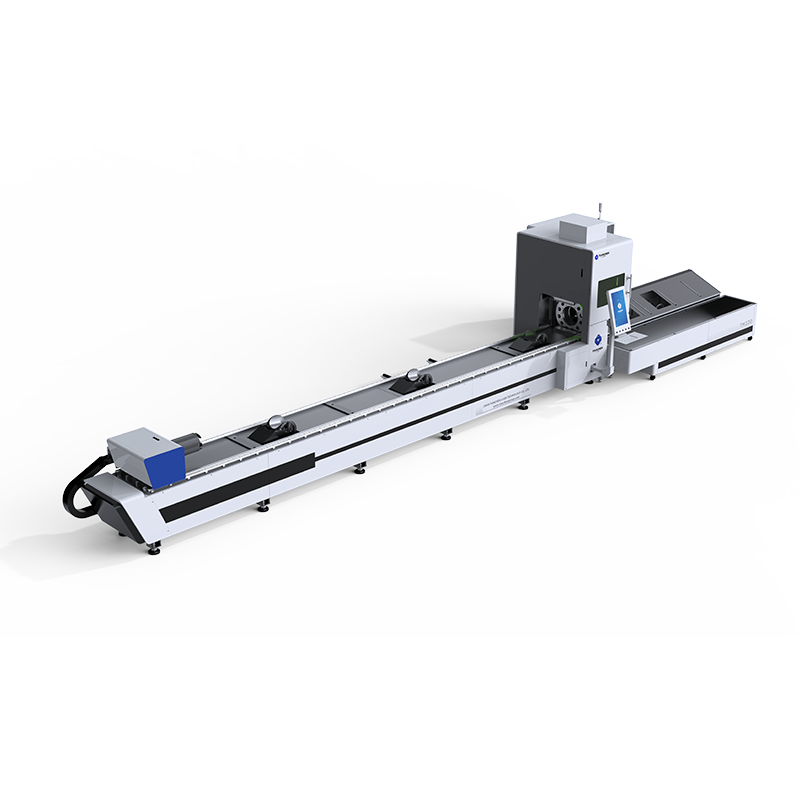

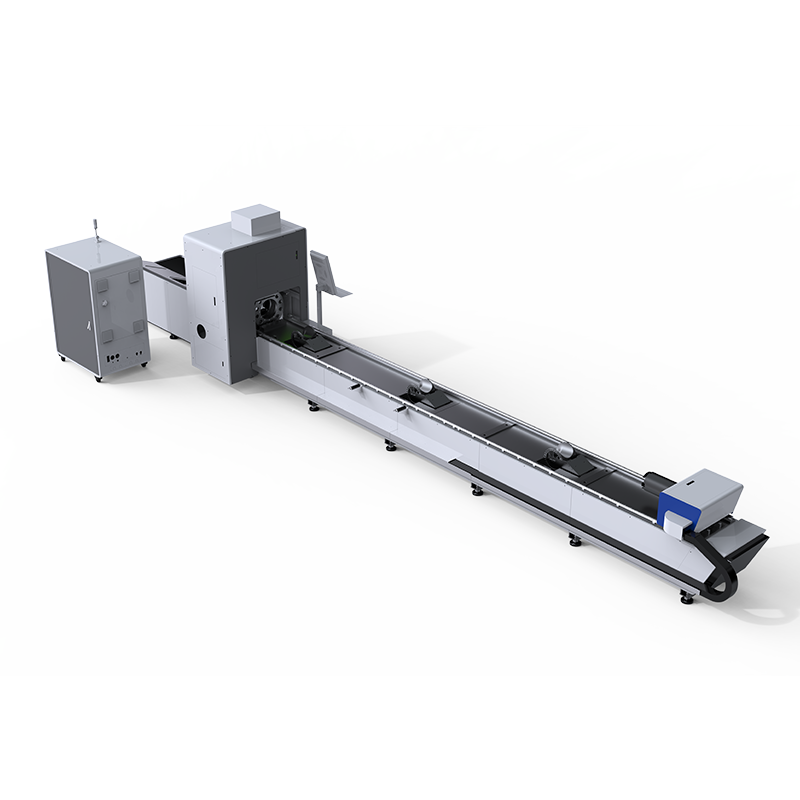

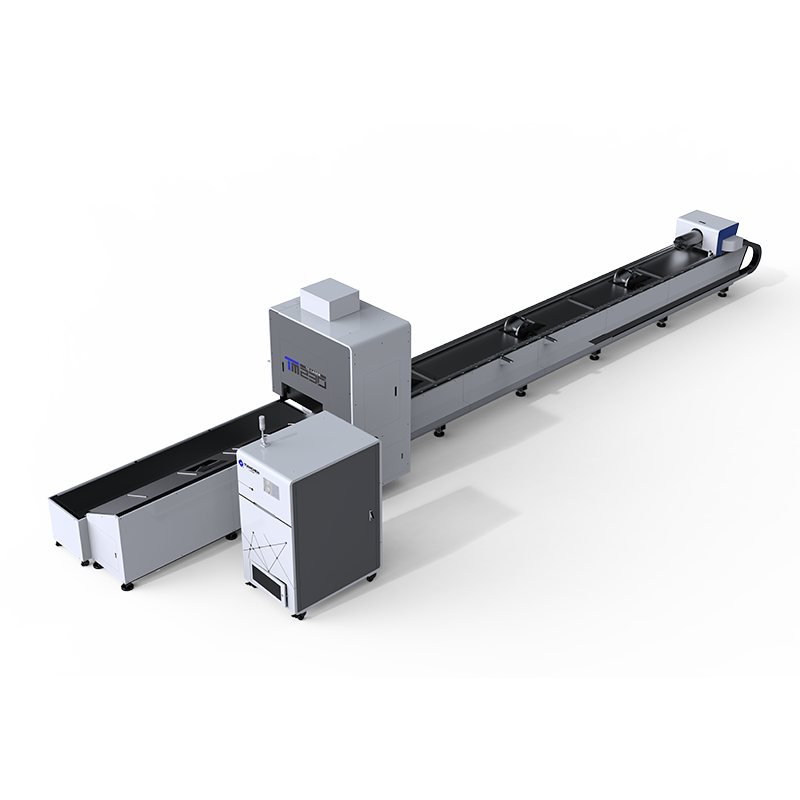

Detalhes da Máquina

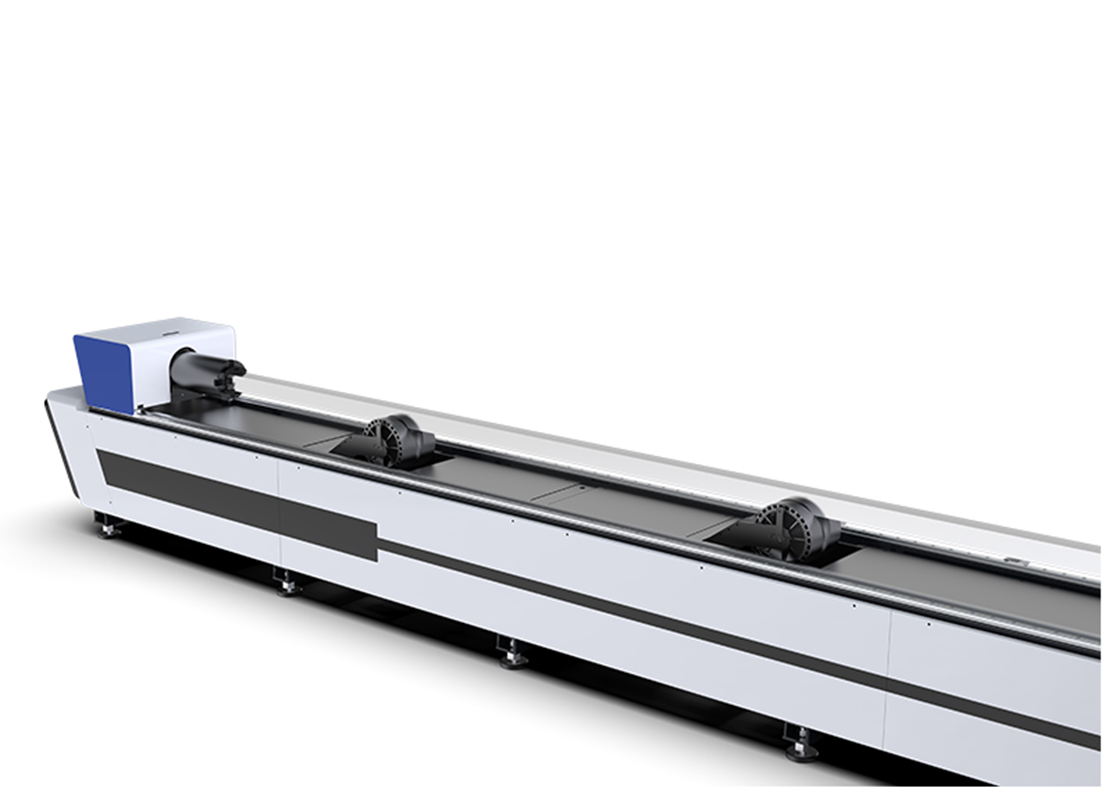

Componentes do rolo

A área da cama adota uma estrutura de rolo composto, e o rolo seguidor servo adota uma estrutura de suporte com controle servo de alta precisão para evitar o colapso do tubo; o rolo em forma de U profundo tipo caracol pode impedir que o tubo oscile para a esquerda e para a direita, garantindo a precisão do processamento; ao cortar tubos quadrados, perfis e outras peças, o sistema controla o servo para interpolar, assegurando a ultra-alta precisão de corte da peça.

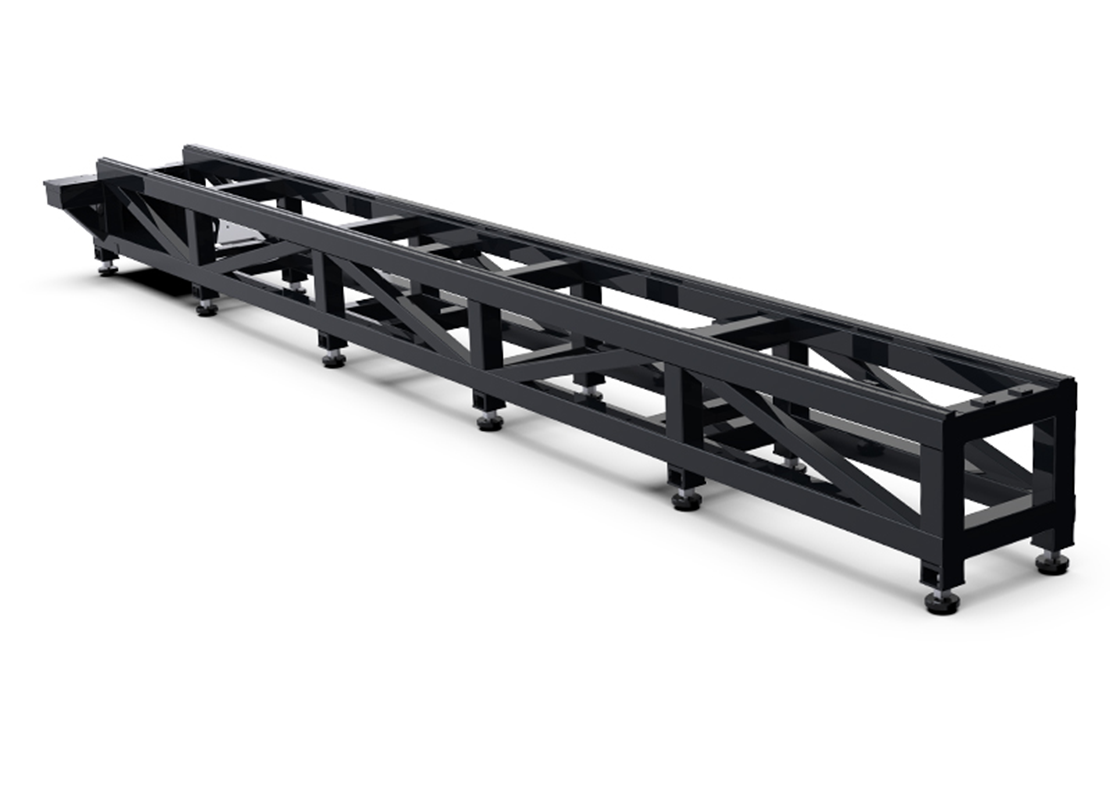

Estrutura da Máquina

Esta máquina adota uma estrutura de cama em chapa soldada, cuja configuração atinge o ponto ótimo de tensão e suporte; a fixação por soldagem integral suporta cargas maiores, e após o tratamento de envelhecimento, reduz significativamente a tensão interna da cama, garantindo a operação estável e duradoura do equipamento.

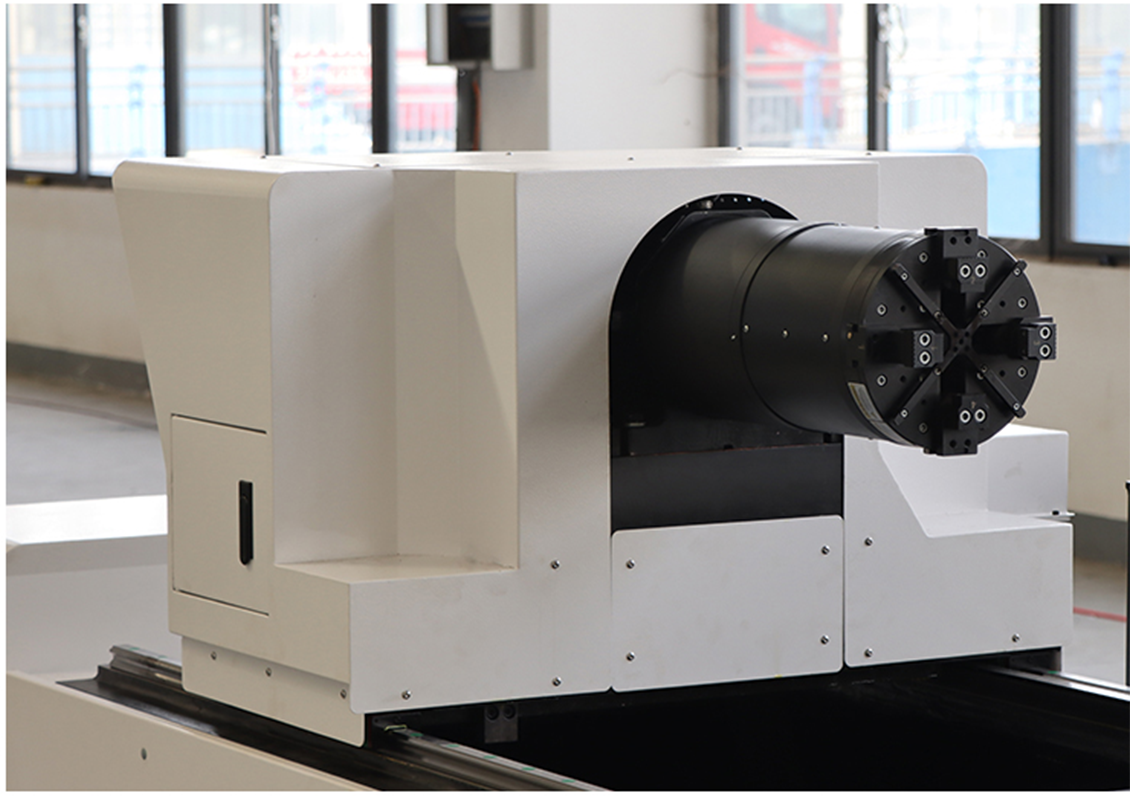

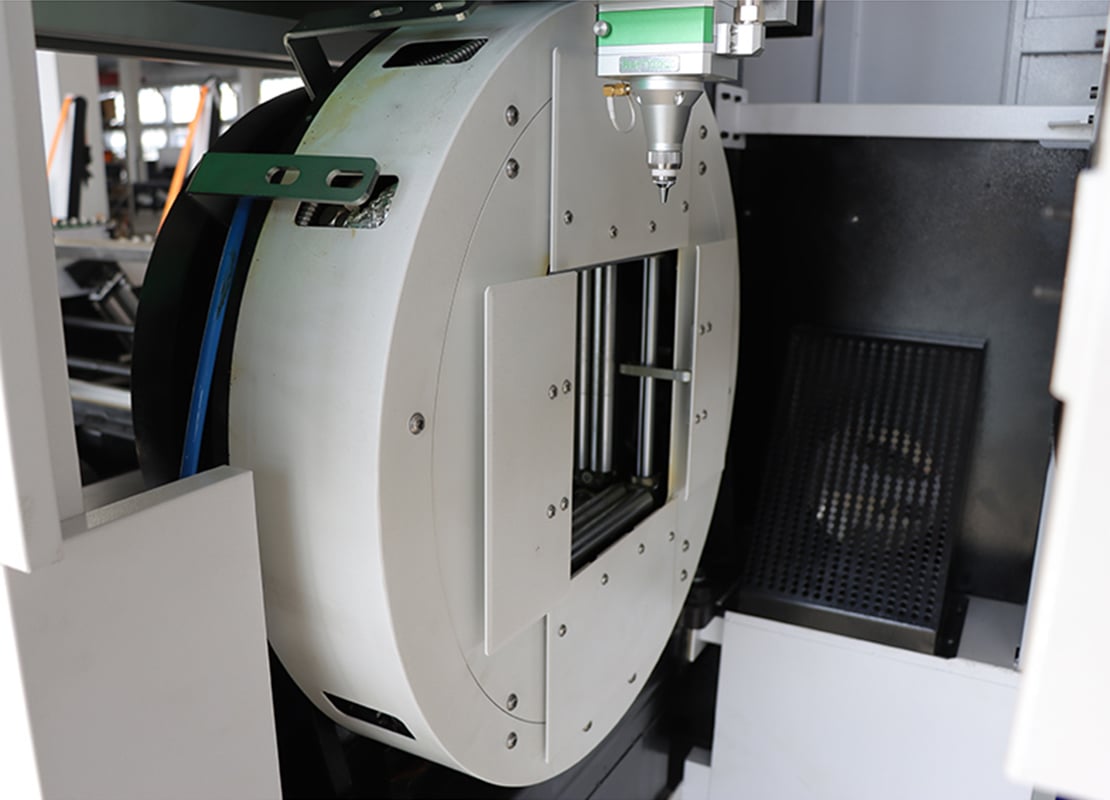

Porta Frontal MANGUAL TRASEIRO

A mandíbula dianteira adota uma estrutura à prova de poeira com aparência totalmente selada para impedir a entrada de poeira, sendo bonita e elegante com painel de liga de alumínio + fecho da tampa em aço inoxidável. Faixa de fixação com curso completo sem necessidade de ajuste de reposicionamento do manipulador, força de fixação e capacidade de carga elevadas, desempenho estável, alta eficiência e precisão de fixação. A mandíbula traseira com garras pode prender tubos de formatos especiais, mantendo o acessório de tubulação sem escorregar, e possui função de extração ou sopragem de poeira; o curso de fixação é grande, o tipo de garra é compacto, fácil de usar, a força de fixação é elevada, podendo realizar o processamento de acessórios pesados para tubos, e com estrutura de base de apoio integral, melhora a estabilidade do suporte.

Sistema de laser

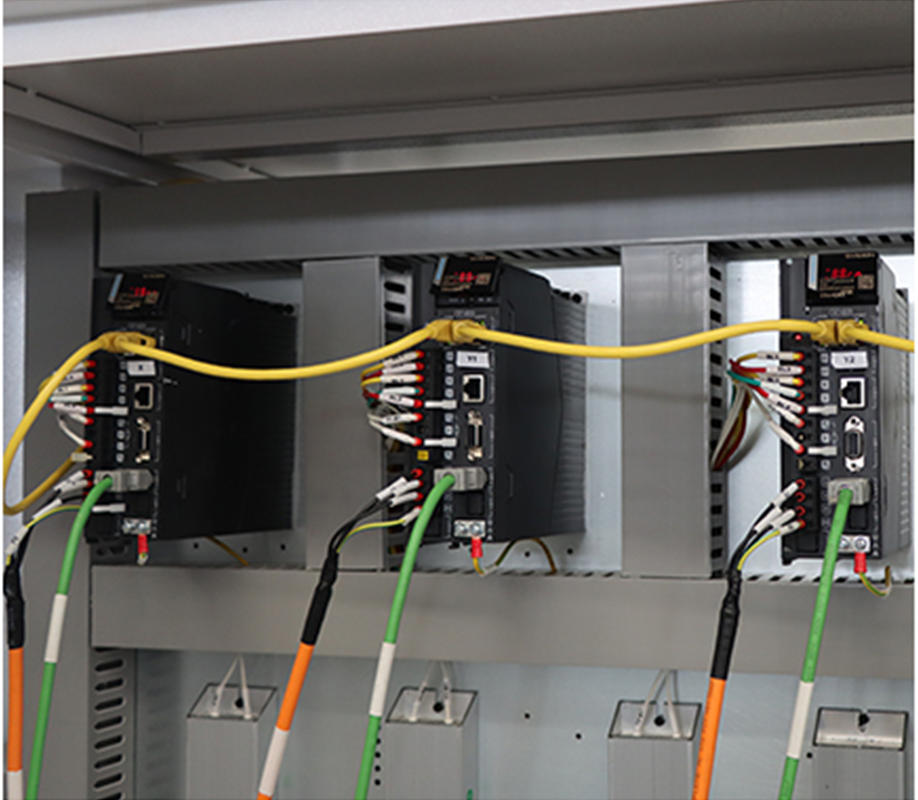

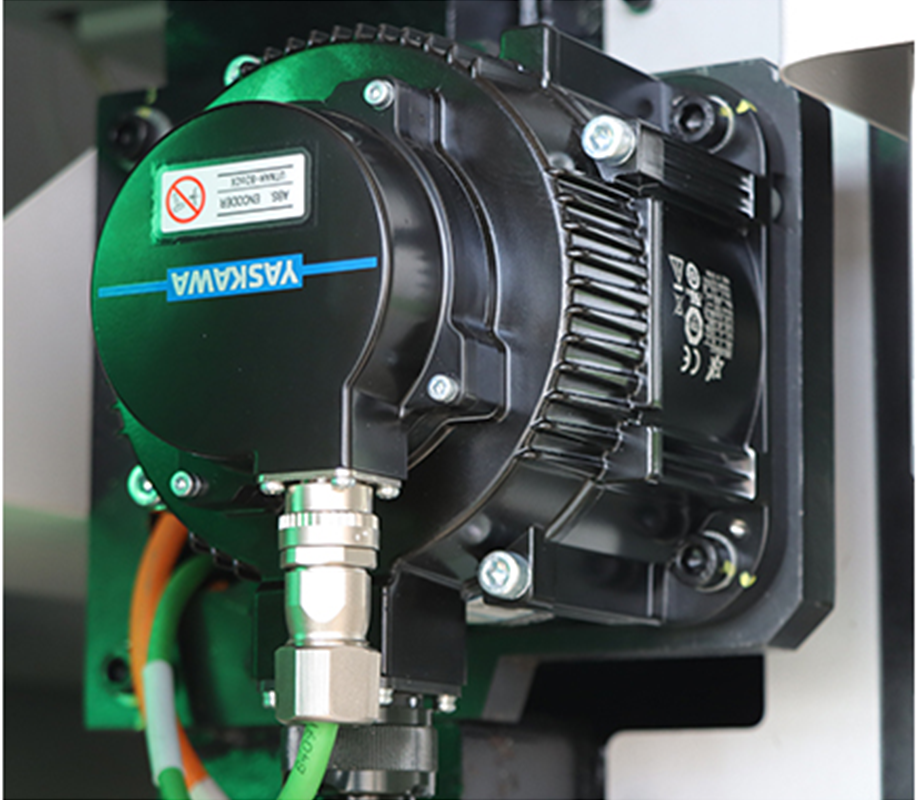

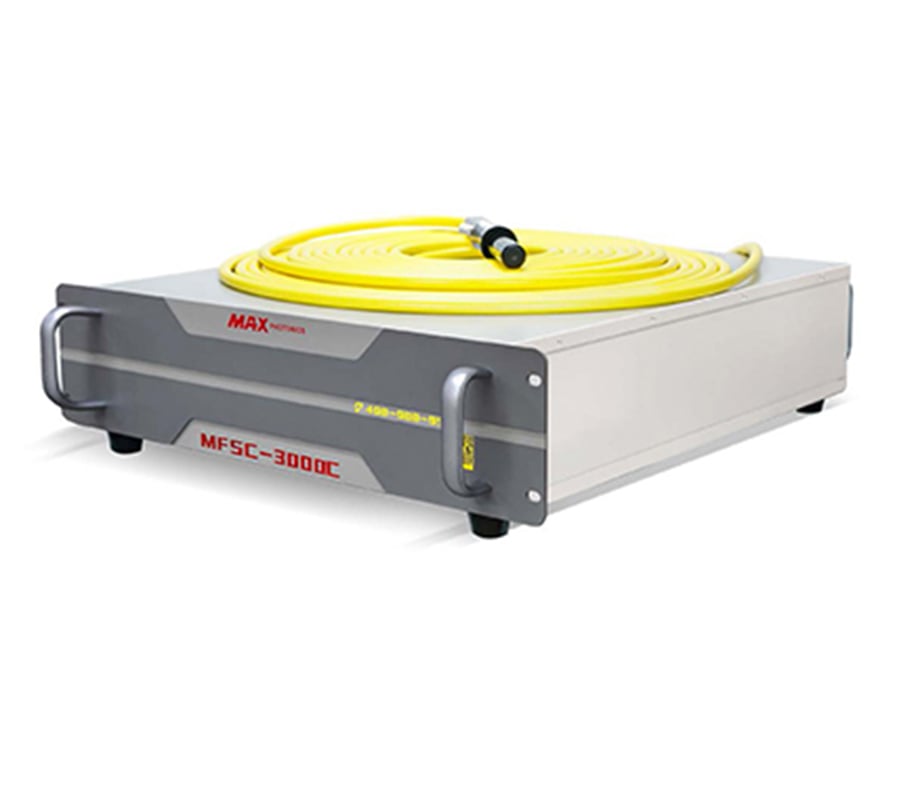

Fonte de Laser Driver Servo Servo motor

Fonte laser de corte profissional, pequena em tamanho, leve e fácil de mover e operar. Com alta qualidade do feixe de luz, alta eficiência de conversão luminosa, o modo de emissão de luz é mais favorável para alcançar um efeito de corte bom e estável. Resposta rápida, permitindo controle de alta velocidade e alta precisão, além do uso eficiente de energia, com motores estáveis. Mantém a distância entre o bico e o tubo inalterada, garantindo efetivamente a qualidade do corte e a velocidade de corte. Motores servo estabilizam e acionam o feixe para controlar o movimento do eixo Z de acordo com as instruções programadas, realizando operações de corte complexas com precisão, e o usuário pode ajustar os parâmetros conforme suas necessidades.

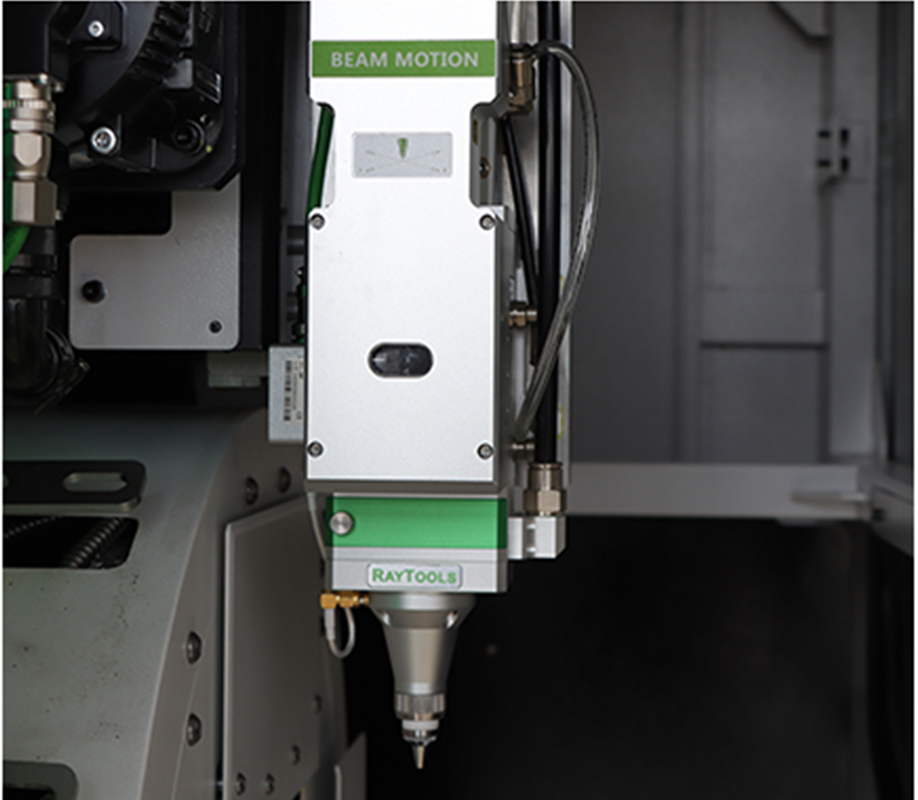

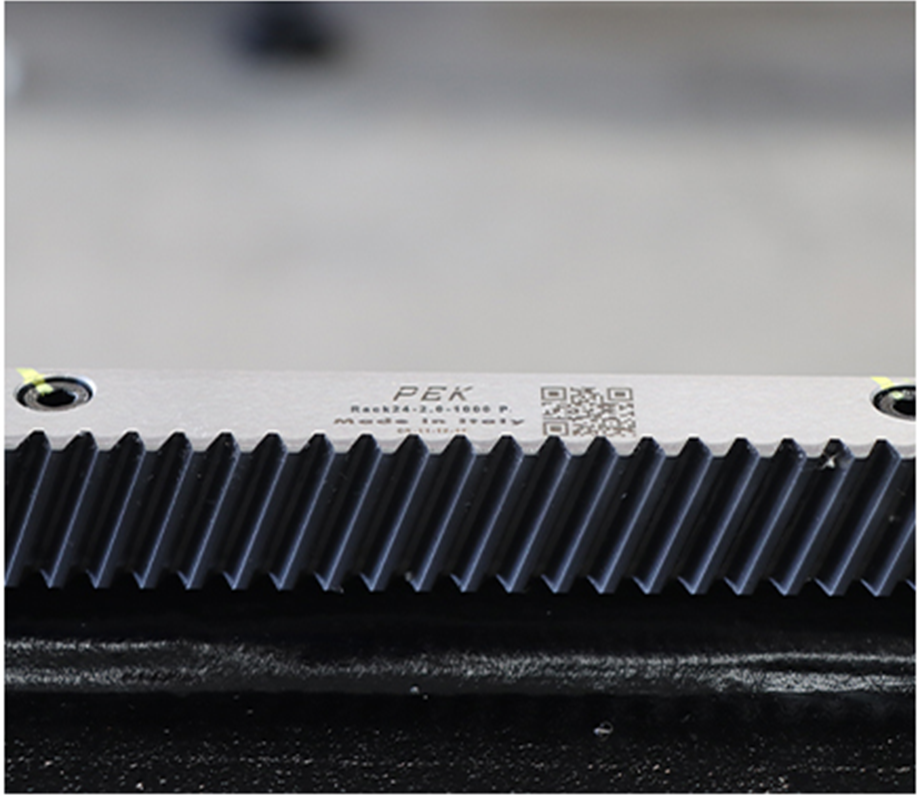

Cabeça de laser Trilho Italy PEK Engrenagem Italy PEK

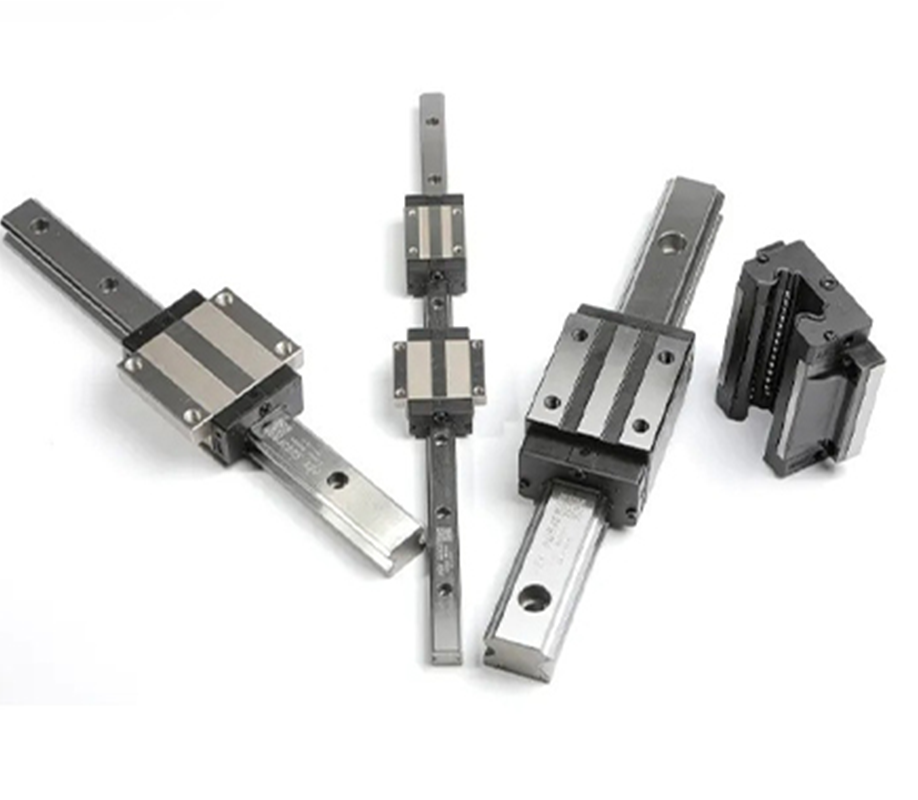

Equipado com cabeça de corte a laser com design modular, fácil manutenção e circuitos duplos de refrigeração por água. Foco automático reduz a intervenção humana e melhora a eficiência de perfuração e corte. Classe IP65 à prova de poeira, placa de proteção de vidro patenteada. Alto teor de carbono, alta resistência à compressão e alta dureza. Baixa sensibilidade térmica reduz a perda de equipamento durante o uso. Trilho guia linear PEK da Itália adotado, alta precisão de posicionamento, trilho rolante, alta precisão de posicionamento, precisão rolante por mais tempo.

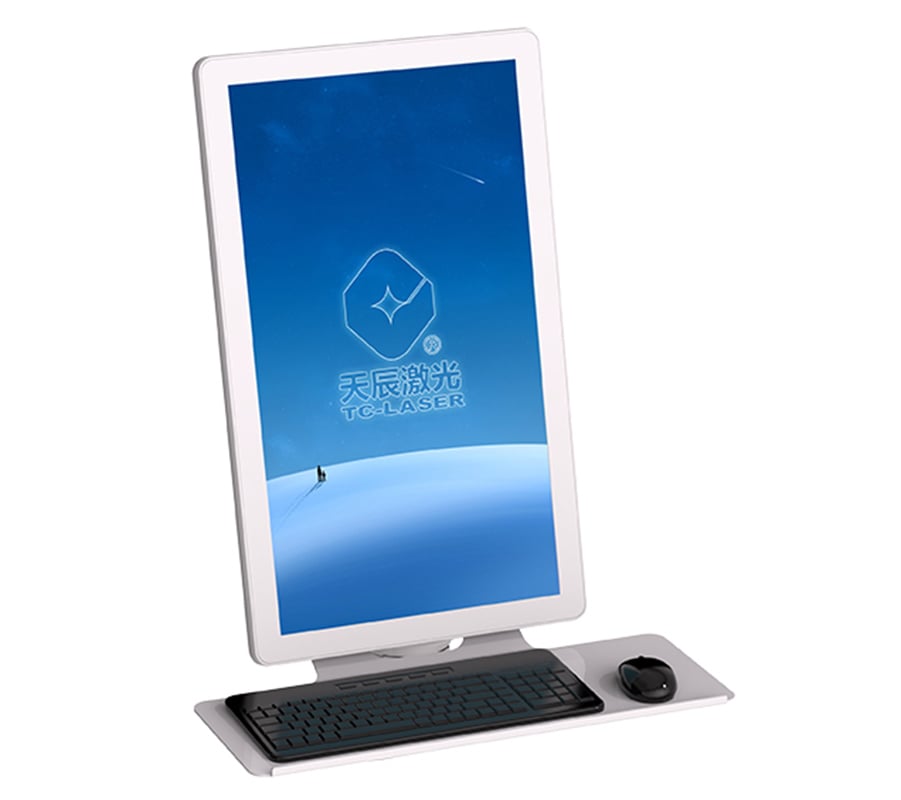

Sistema de Controle

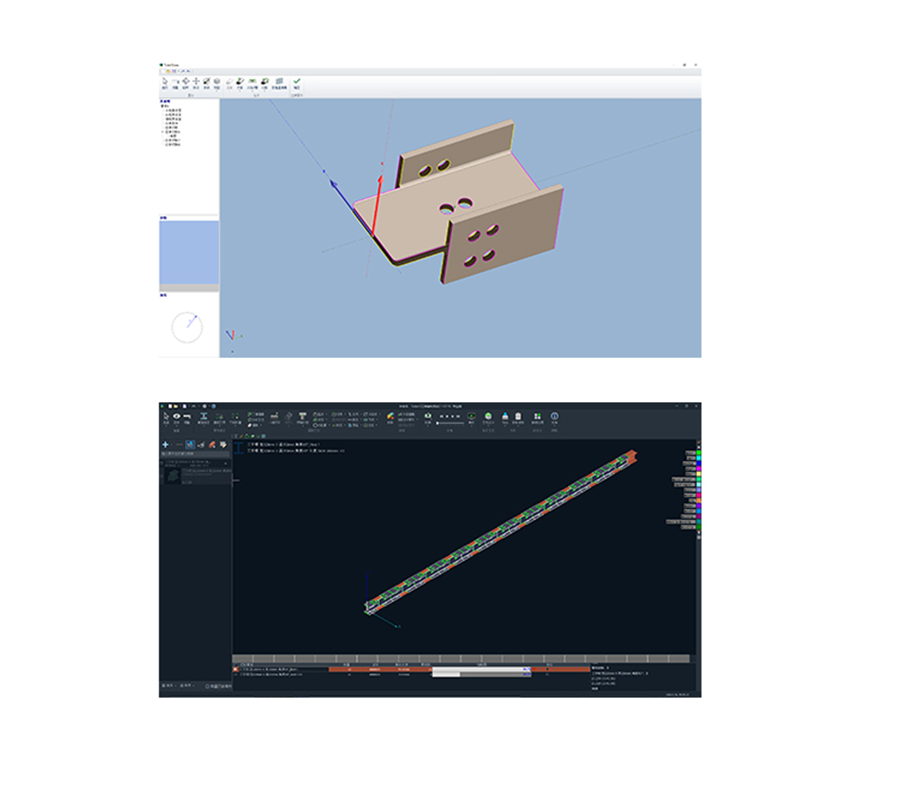

O TubePro é especialmente projetado para corte profissional de tubos, suportando a produção de tubos e perfis em várias formas. Funciona perfeitamente com o software de encaixe TubeST para configuração de tecnologia, geração avançada de trajetórias de ferramentas e encaixe, atendendo às necessidades de produção padrão e especiais. O TubePro suporta uma estrutura de máquina com ligação de 7 eixos e 3 mandíbulas. Duas mandíbulas móveis e uma fixa podem transportar tubos durante a produção, alcançando desperdício zero de sobra final e economizando mais material para os clientes. O TubePro possui tecnologia projetada para lidar com cortes difíceis em cantos. Configurações adequadas dos processos nos cantos, como pressão do gás, potência de pico do laser e ciclo de trabalho, melhorarão a eficiência e qualidade da produção nos cantos. O TubePro adota uma estratégia de visão futura, calcula o caminho de corte antecipadamente por meio do arquivo do tubo e controla a subida e descida da cabeça laser ao fazer curvas. Além dos tubos padrão, como quadrados e redondos, o TubePro também suporta a produção de perfis e tubos com formas livres, como canais U/L/H/T, oblongo, elíptico e poligonais.

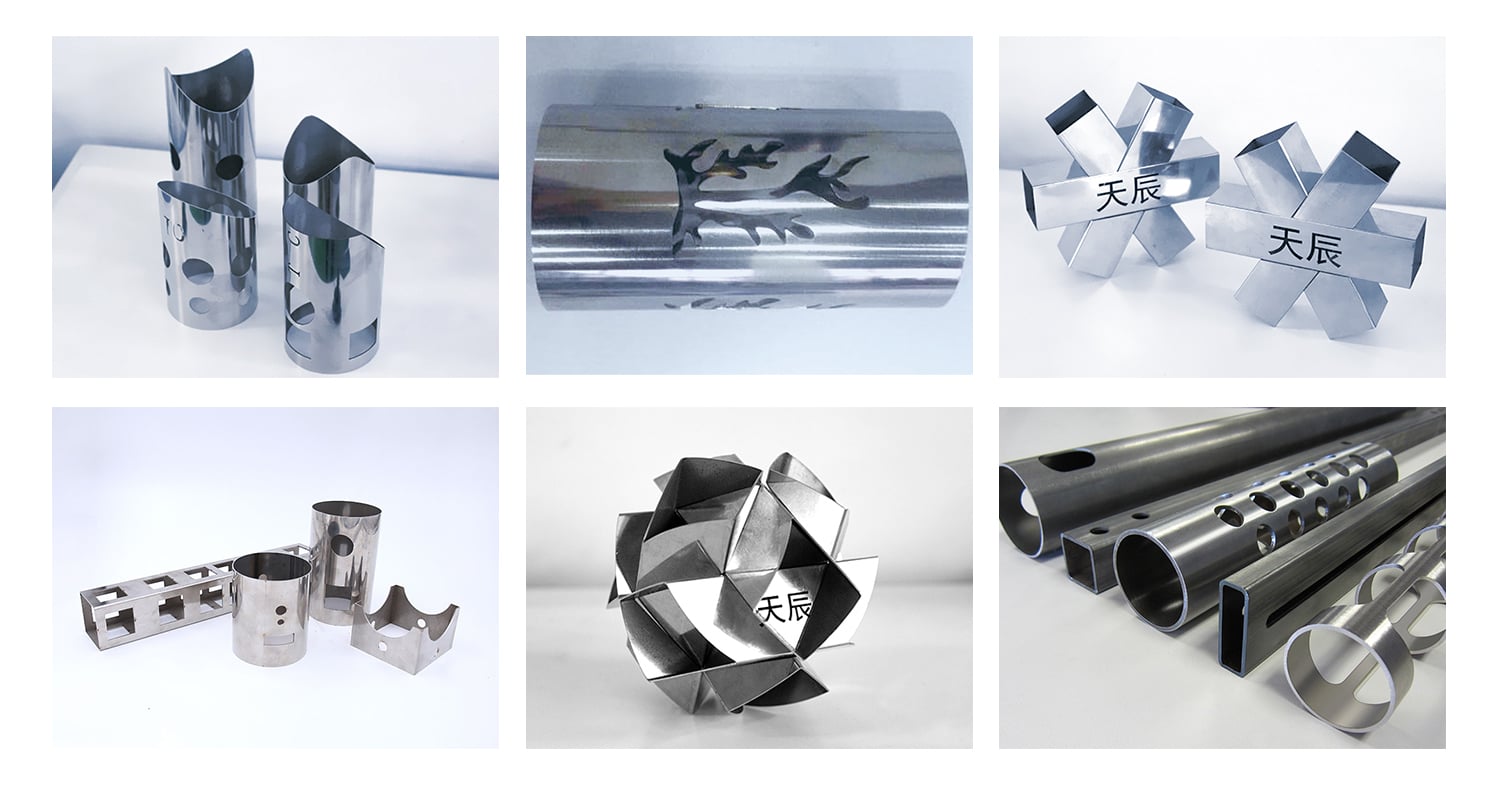

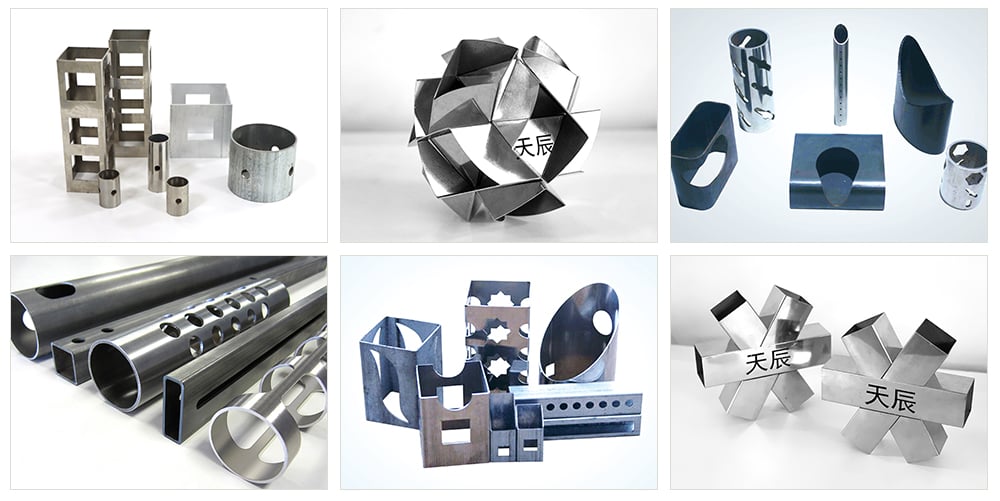

Cortar amostras


Dados Específicos

Modelo	TM230
Área de trabalho	Tubos redondos ：φ15-Φ230 mm Tubo quadrado ：□15-□230 mm Diâmetro do círculo circunscrito≤230mm	Opção: 120/165/350
Corte Eficiente de Comprimento	6000mm
Dimensão	940017002100mm
Suporte de potência do laser	Até 6kw

Perguntas Frequentes

F: Quais materiais ele pode cortar?
Q: As máquinas de corte a laser de alta potência podem cortar diversos materiais metálicos, como aço carbono, aço inoxidável, ligas de alumínio, ligas de cobre e outros materiais metálicos.

F: Qual é a espessura máxima de material que uma máquina de corte a laser de alta potência pode cortar?
A espessura de corte depende do tipo de material e da potência específica da máquina de corte a laser. Geralmente falando, para aço carbono, uma máquina de corte a laser de alta potência (como 10 - 20 kW) pode cortar materiais com espessura de até 50 - 80 mm; para aço inoxidável, pode cortar chapas com espessura de 30 - 60 mm. No entanto, a espessura real de corte também será afetada por fatores como velocidade de corte e gás auxiliar.

F: Qual é o impacto da potência do laser no corte
P: A potência do laser é um fator crucial que afeta a capacidade de corte. Alta potência significa maior capacidade de corte, permitindo cortar materiais mais espessos e com velocidade de corte mais elevada. No entanto, se a potência for muito alta sem parâmetros adequados, como velocidade de corte e gás auxiliar, pode haver uma queda na qualidade da superfície cortada, com fenômenos como superaquecimento e resíduos fundidos. Durante o processo de corte, é necessário ajustar razoavelmente a potência do laser de acordo com o material e os requisitos de corte.
