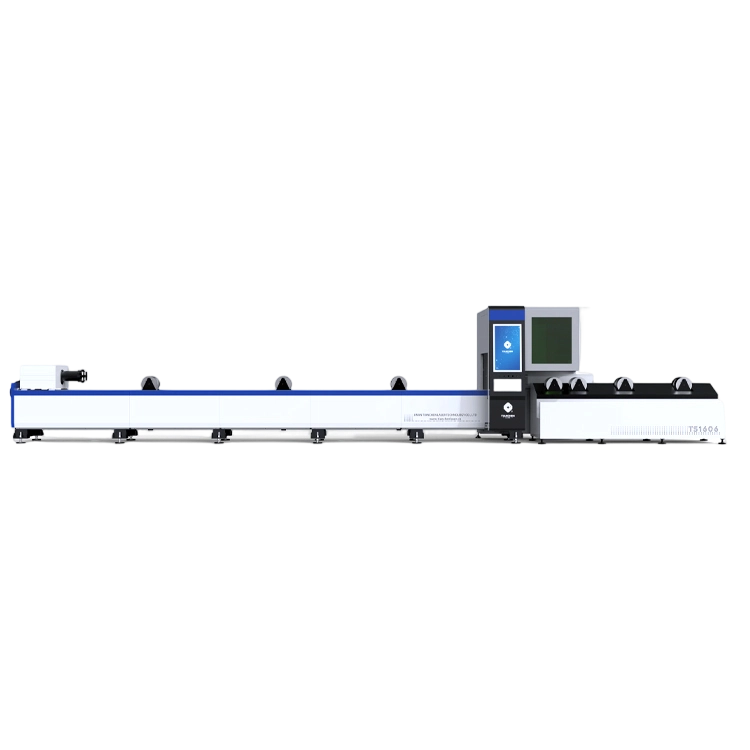

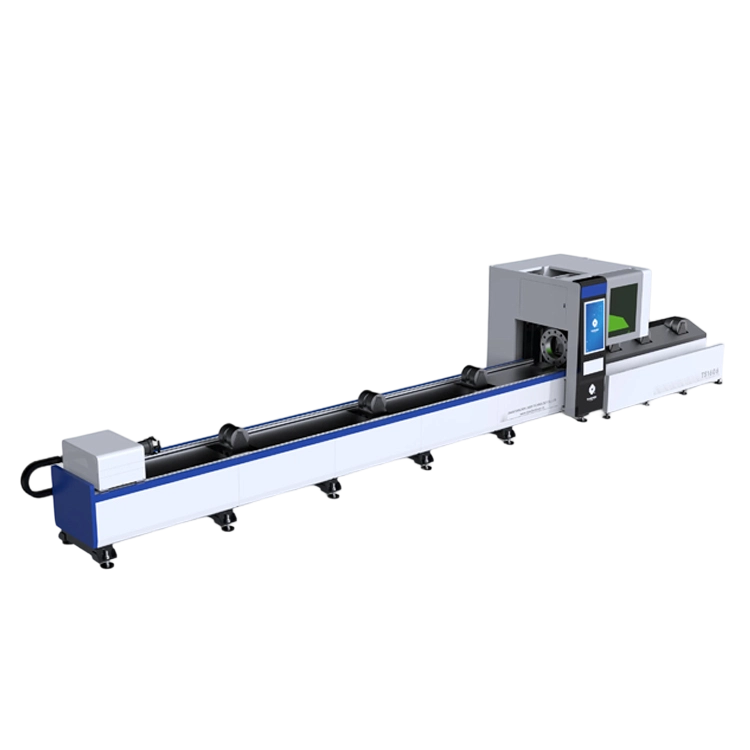

Maszyna do cięcia rur laserem światłowodowym
Wybór mocy: 1,5 kW-6 kW
Odlew: Przyjazny na 25 mm poniżej cięcia
Model produktu: Seria TS
Wyróżniona funkcja (punkt sprzedaży): Zaawansowane oprogramowanie, nowa obsługa
Nazwy certyfikatów: CE, FDA, ISO9991
Obsługa po sprzedaży: Lokalna obsługa serwisowa
- Przegląd
- Często zadawane pytania
- Produkty powiązane

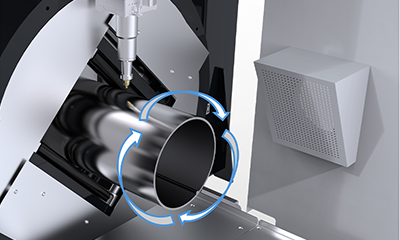

Identyfikacja kształtu:
Automatycznie rozpoznaje rury o kształtach standardowych i specjalnych, w tym okrągłe, owalne, kwadratowe i inne, eliminując konieczność ręcznej konfiguracji.
Wykrywanie bezindukcyjne:
Zatrudnia ciągłe, wysokowydajne wykrywanie bez ingerencji człowieka, co usprawnia operacje i zwiększa produktywność.
Wyjątkowa precyzja:
Gwarantuje dokładność cięcia z odchyleniem pozycji nie przekraczającym 0,15 mm na całym odcinku metrowym, zapewniając spójność i jakość każdego cięcia.

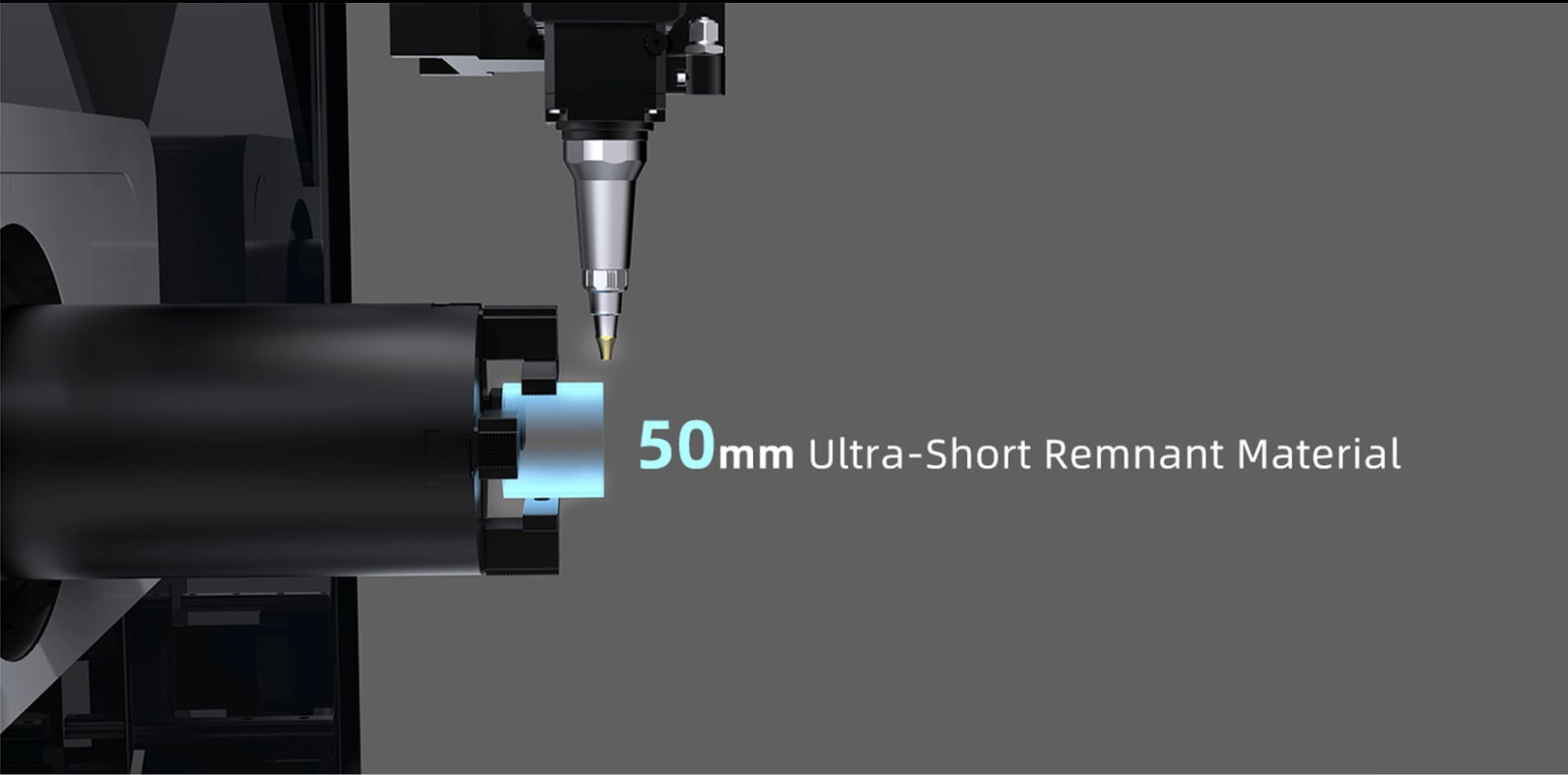

Bardzo krótki materiał odpadowy, dążenie do każdej milimetrowej długości

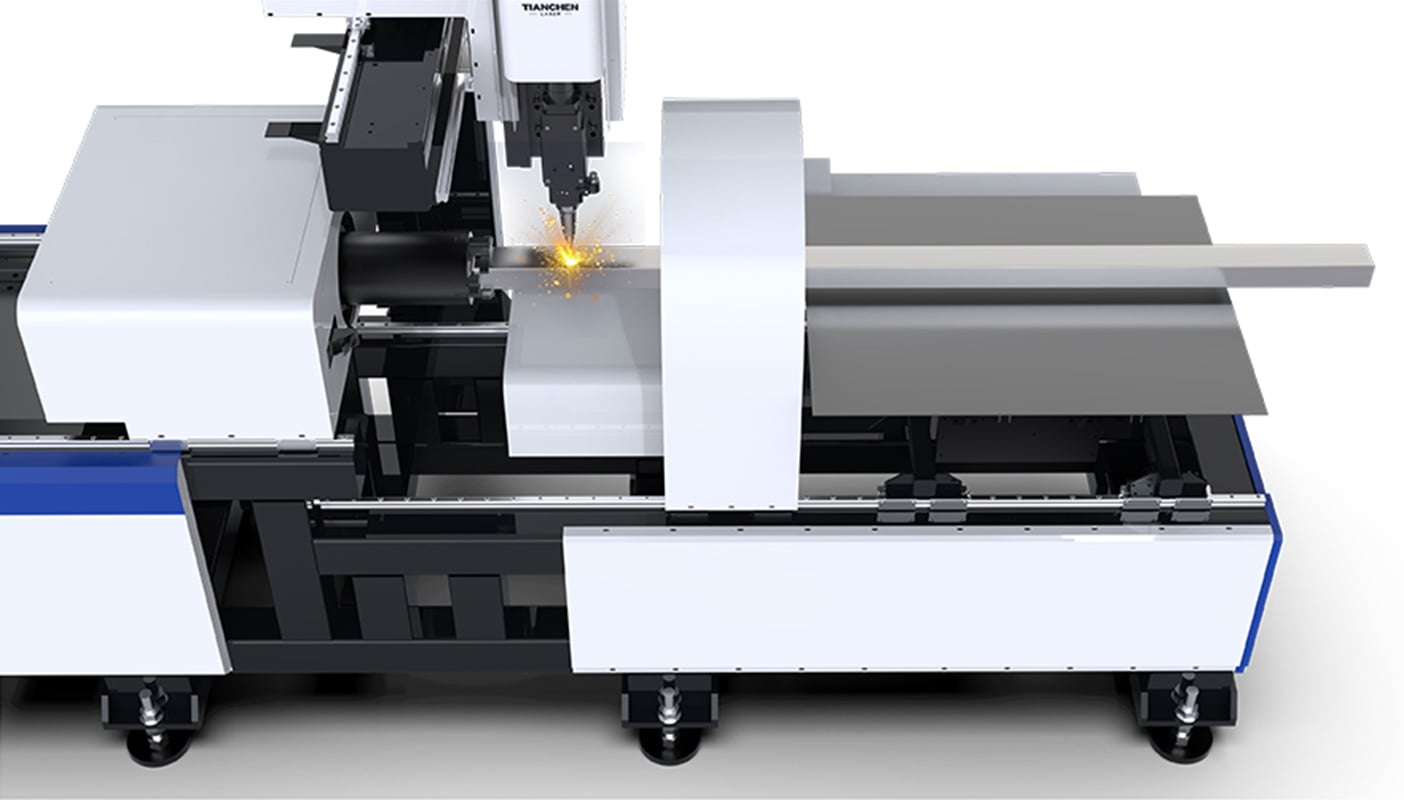

Poprawiona wydajność dzięki przesuwaniu przedniego szczęki poza krawędź (opcjonalnie)
Dzięki możliwości przesuwania przedniej szczęki głowica laserowa może być umieszczona pomiędzy przednią a tylną szczęką podczas cięcia, zapewniając precyzję obróbki długich przedmiotów.
Szczegóły maszyny

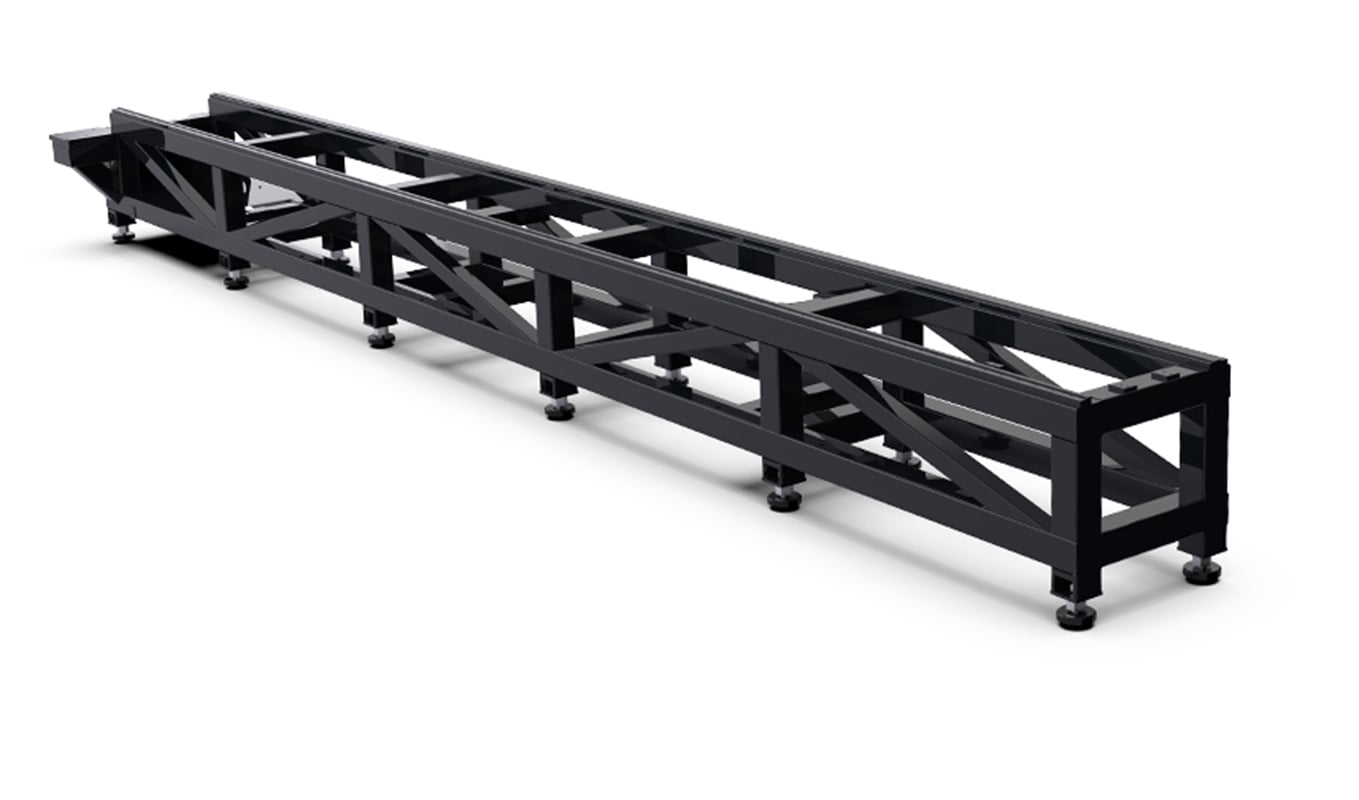

Ramy Maszynowej
Maszyna ta posiada łóżko o konstrukcji spawanej z blachy, której struktura osiąga optymalne punkty naprężenia i podparcia; jednolita konstrukcja spawana wytrzymuje większe obciążenia, a po obróbce wyżarzającej znacznie zmniejsza naprężenia wewnętrzne łóżka, gwarantując długotrwałą stabilną pracę urządzenia.
Maksymalne przyspieszenie podawania: 1G
Maksymalna prędkość obrotowa szczęki: 140 obr/min

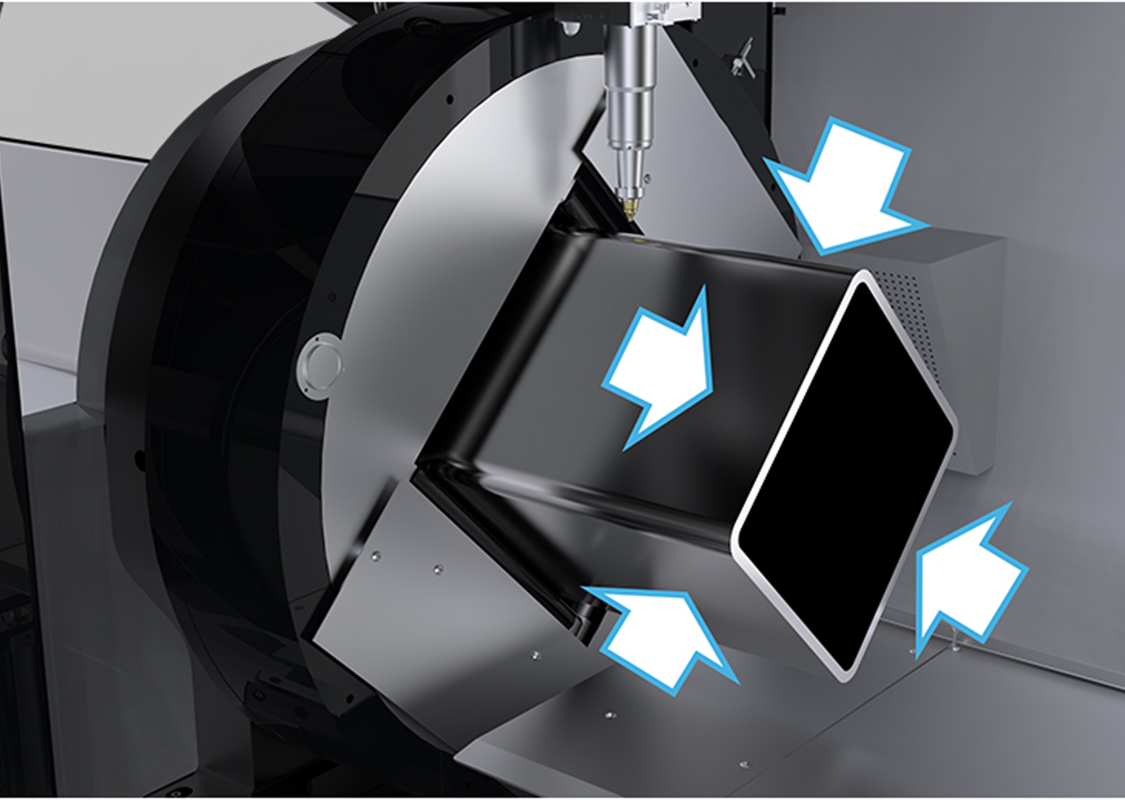

Precyzyjne mocowanie, wysokoprędkowe zapobieganie drganiom Pełnie zamknięta konstrukcja, nieustanne doskonalenie
Profesjonalna wysokoprędkowa szczęka z podwójnym rolkowym mocowaniem – niemający się poślizgu nawet przy dużych prędkościach
System laserowy
Źródło Laserowe Serwonapęd Serwo silnik
Profesjonalne źródło światła laserowego do cięcia, małe, lekkie i łatwe w przemieszczaniu oraz obsłudze. O wysokiej jakości wiązki światła, wysokiej sprawności konwersji świetlnej, tryb emisji światła sprzyja osiąganiu dobrego i stabilnego efektu cięcia. Szybko reagujące, umożliwiające sterowanie o wysokiej prędkości i wysokiej precyzji oraz efektywne wykorzystanie energii przy stabilnych silnikach. Utrzymywanie stałej odległości między dyszą a rurą skutecznie gwarantuje jakość cięcia i szybkość cięcia. Silniki serwo ustabilizowują i napędzają belkę, kontrolując ruch osi Z zgodnie z zaprogramowanymi instrukcjami, aby wykonać złożone operacje cięcia z dużą precyzją, a użytkownik może dostosować parametry zgodnie ze swoimi potrzebami.
Gоловica lasera Szyna Italy PEK Przekładnia Italy PEK
Wyposażony w głowicę laserową o konstrukcji modułowej, łatwej w konserwacji, z podwójnym obiegiem chłodzenia wodnego. Automatyczne ustawianie ostrości zmniejsza ingerencję człowieka i poprawia wydajność przebijania i cięcia. Stopień ochrony IP65 przed pyłem, pokrywa szklana z patentowanym pokryciem. Wysoka zawartość węgla, wysoka wytrzymałość na ściskanie i duża twardość. Niska wrażliwość termiczna zmniejsza zużycie urządzenia podczas eksploatacji. Zastosowano włoski szynowy prowadnicę liniową PEK, zapewniającą wysoką dokładność pozycjonowania, długotrwałą dokładność przesuwu i stabilną dokładność przez dłuższy czas.
System sterowania
TubePro zostało specjalnie zaprojektowane do profesjonalnego cięcia rur, wspierając produkcję rur i profili w różnych kształtach. Działa bezproblemowo z oprogramowaniem do rozmieszczenia TubeST, umożliwiając konfigurację technologii, zaawansowane generowanie ścieżek narzędzi oraz rozmieszczanie, aby spełnić standardowe i specjalne potrzeby produkcyjne. TubePro obsługuje strukturę maszyny z 3 szczękami i 7 osiami sprzężonymi. Dwie ruchome szczęki i jedna nieruchoma szczęka mogą transportować rury podczas produkcji, osiągając zerowe odpady końcowe i oszczędzając więcej materiału dla klientów. TubePro posiada opracowaną technologię do cięcia trudnych narożników. Odpowiednie ustawienia procesów narożnych, takie jak ciśnienie gazu, szczytowa moc lasera i współczynnik wypełnienia, poprawią wydajność i jakość produkcji narożników. TubePro stosuje strategię wyprzedzającą, oblicza z wyprzedzeniem ścieżkę podnoszenia na podstawie pliku rury i kontroluje podnoszenie oraz opuszczanie głowicy laserowej podczas skręcania. Oprócz standardowych rur, takich jak kwadratowe i okrągłe, TubePro obsługuje również produkcję profili oraz rur o kształtach swobodnych, takich jak kanały U/L/H/T, owalne, eliptyczne i wielokątne.
Często zadawane pytania
F: Jakie materiały można nią przycinać?
Q: Maszyny do cięcia laserowego o dużej mocy mogą ciąć różne materiały metalowe, takie jak stal węglowa, stal nierdzewna, stopy aluminium, stopy miedzi oraz inne materiały metalowe.
F: Jaka jest maksymalna grubość materiałów, które może przeciąć maszyna do cięcia laserowego o dużej mocy?
Pytanie: Grubość cięcia zależy od typu materiału oraz od konkretnej mocy lasera – maszyny do cięcia laserowego. Ogólnie rzecz biorąc, w przypadku stali węglowej maszyna do cięcia laserowego o dużej mocy (np. 10–20 kW) może przecinać materiały o grubości do 50–80 mm; w przypadku stali nierdzewnej może ciąć blachy o grubości 30–60 mm. Rzeczywista grubość cięcia zależy jednak również od takich czynników, jak prędkość cięcia i gaz pomocniczy.
F: Jaki wpływ na cięcie ma moc lasera
Pytanie: Moc lasera to kluczowy czynnik wpływający na zdolność cięcia. Wyższa moc oznacza silniejszą możliwość cięcia, umożliwiając cięcie grubszych materiałów i z większą prędkością. Jednakże, jeśli moc jest zbyt wysoka bez odpowiednich parametrów, takich jak prędkość cięcia czy gaz pomocniczy, może to prowadzić do obniżenia jakości powierzchni cięcia, powodując zjawiska takie jak przepalenie czy wiszący żużel. W trakcie procesu cięcia konieczne jest racjonalne dostosowanie mocy lasera w zależności od materiału i wymagań cięcia.
