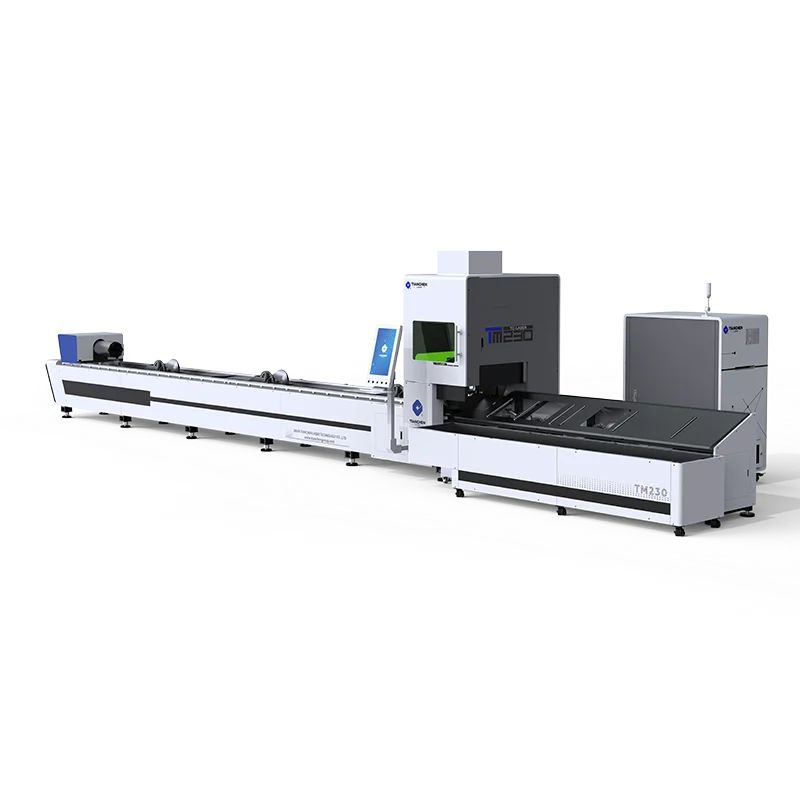

Stahl-Schneidemaschine mit Lasertechnologie für Feinbearbeitung

Stahl-Schneidemaschine mit Lasertechnologie für Feinbearbeitung

Ein Unternehmen für Präzisionsengineering, das Komponenten für medizinische Geräte herstellte, benötigte Stahlteile mit Toleranzen unter ±0,05 mm. Herkömmliches Plasmaschneiden konnte die erforderliche Genauigkeit nicht erreichen. Wasserschneiden war zu langsam und hinterließ eine raue Schnittkante. Das Unternehmen setzte stattdessen eine Laser-Stahl-Schneidemaschine ein – und erreichte Toleranzen von ±0,03 mm mit einer sauberen, gratfreien Schnittkante, die keiner Nachbearbeitung bedurfte.

Die Kombination aus einer Stahl-Schneidemaschine und Faserlasertechnologie hat das Machbare in der Metallverarbeitung neu definiert. Laserschneiden liefert heute eine Präzision, die sich mit der von spanenden Verfahren messen kann, bei gleichzeitig hoher Geschwindigkeit und Kosteneffizienz thermischer Schneidverfahren. Für Anwendungen mit hohen Anforderungen an die Feinbearbeitung – komplexe Geometrien, enge Toleranzen und hervorragende Oberflächenqualität – ist eine Laser-Stahl-Schneidemaschine die bevorzugte Wahl.

Was macht das Laserschneiden zu einer Feinbearbeitung?

Feinbearbeitung bezeichnet Schneidvorgänge, die außergewöhnliche Genauigkeit, Schnittkantenqualität und Maßhaltigkeit erfordern. Eine Stahl-Schneidemaschine mit Lasertechnologie erreicht dies durch mehrere Mechanismen:

Fokussierte Strahlenergie. Der Laserstrahl wird auf einen Fleckdurchmesser von bis zu 0,1 mm fokussiert und liefert so intensive Energie an genau definierte Stellen. Diese Energiekonzentration erzeugt einen schmalen Schnittspalt – typischerweise 0,15–0,3 mm – und minimiert damit Materialverlust sowie Wärmeinput.

Sehr kleine Wärmeeinflusszone. Die hohe Energiedichte des Lasers und die kurze Wechselwirkungszeit begrenzen die Waermeleitung in das umgebende Material. Die Waermeeinflusszone an einer Laser-Stahl-Schneidmaschine betraegt typischerweise 0,1–0,5 mm, verglichen mit 1–3 mm bei Plasma- oder Flammschneiden.

Saubere Schnittkantenqualitaet. Laserschneiden erzeugt eine glatte, rechtwinklige Kante mit minimaler Schlacke. Bei vielen Anwendungen ist keine Nachbearbeitung der Schnittkante erforderlich – was Zeit und Kosten spaart.

Hohe Positionsgenauigkeit. Moderne Laser-Stahl-Schneidmaschinen verwenden praezise Linearfuehrungen, hochaufloesende Inkrementalgeber und CNC-Steuerungen, die den Schneidkopf mit einer Genauigkeit von ±0,01 mm positionieren. Dies fuehrt zu einer Teilemassgenauigkeit von ±0,05 mm oder besser.

Die Rolle der Faserlasertechnologie

Faserlaser sind zum Standard für die Feinbearbeitung an einer Stahl-Schneidmaschine geworden. Die kürzere Wellenlänge (1,06 Mikrometer) erzeugt eine engere Fokussierung als CO₂-Laser und liefert eine höhere Leistungsdichte am Schnittpunkt. Dadurch kann die Laser-Stahl-Schneidmaschine dünnere Abschnitte mit außergewöhnlicher Präzision schneiden.

Auch die Strahlqualität eines Faserlasers ist überlegen. Der M²-Wert – ein Maß für die Strahlqualität – liegt bei Faserlasern typischerweise zwischen 1,1 und 1,3, verglichen mit 3 bis 5 bei CO₂-Lasern. Ein niedrigerer M²-Wert bedeutet, dass der Strahl auf einen kleineren Fleck fokussiert werden kann, wodurch die Intensität am Schnittpunkt steigt. Dies ist entscheidend für die Feinbearbeitung, bei der Breite des Schnittspalts und Zone der Wärmebeeinflussung minimiert werden müssen.

Faserlaser bieten zudem höhere Bearbeitungsgeschwindigkeiten. Eine Stahl-Schneidmaschine mit Faserlasersource schneidet dünnes Stahlblech zwei- bis dreimal schneller als ein CO₂-Laser gleicher Leistung. Die höhere Schnittgeschwindigkeit reduziert die Wärmezufuhr, verbessert die Kantenqualität und verringert Verzug.

Präzisionsfähigkeiten einer Laser-Stahl-Schneidmaschine

Eine moderne Stahl-Schneidmaschine erreicht bemerkenswerte Präzision:

Toleranzen: ±0,05 mm ist bei hochwertigen Maschinen Standard. Einige Systeme erreichen ±0,03 mm bei dünnen Materialien.

Schnittbreite: 0,15–0,3 mm, abhängig vom Material und von der Dicke. Ein schmalerer Schnittspalt bedeutet weniger Materialverschwendung und die Möglichkeit, kleinere Merkmale zu schneiden.

Kantenquadratur: Typischerweise 0,01–0,02 mm pro 10 mm Dicke. Die Schnittkante steht senkrecht zur Oberfläche – entscheidend für Teile, die exakt zusammenpassen müssen.

Oberflächenrauheit: Ra 1,6–3,2 Mikrometer ist bei laser-geschnittenen Kanten üblich. Diese Oberflächenrauheit reicht für die meisten Anwendungen ohne nachträgliche Nachbearbeitung aus.

Mindestabmessung von Merkmalen: Eine Laser-Stahl-Schneidmaschine kann Löcher so klein schneiden wie die Materialdicke – beispielsweise ein 2-mm-Loch in 2-mm-Stahl. Kleinere Merkmale als die Materialdicke sind mit speziellen Verfahren möglich.

Anwendungen mit hohen Ansprüchen an die Feinbearbeitung

Mehrere Branchen erfordern die Präzision, die eine Laser-Stahl-Schneidmaschine bietet:

Medizinische Geräte. Chirurgische Instrumente, Implantate und Gerätegehäuse erfordern außergewöhnliche Präzision und saubere Kanten. Eine Stahl-Schneidmaschine mit Lasertechnologie fertigt Teile, die den Anforderungen der FDA und der ISO 13485 entsprechen.

Luft- und Raumfahrt. Flugzeugkomponenten erfordern enge Toleranzen und eine hervorragende Kantengüte. Das Laserschneiden erzeugt Teile, die den Luft- und Raumfahrt-Spezifikationen ohne nachfolgende Bearbeitung genügen.

Elektronik. Gehäuse, Halterungen und Kühlkörper für elektronische Geräte erfordern präzise Abmessungen und saubere Kanten. Eine Laser-Stahl-Schneidmaschine liefert die erforderliche Genauigkeit für die Elektronikfertigung.

Automobilindustrie. Präzisionskomponenten für Kraftstoffsysteme, Sensoren und Sicherheitssysteme erfordern konsistente Qualität. Das Laserschneiden bietet die Wiederholgenauigkeit, die die Automobilproduktion verlangt.

Architektur. Dekorative Paneele, Treppenstufen und architektonische Elemente erfordern saubere Kanten und präzise Abmessungen. Eine Stahl-Schneidmaschine mit Lasertechnologie fertigt architektonische Komponenten mit überlegener Optik.

Qualitätsfaktoren bei der Lasermikrobearbeitung

Mehrere Faktoren beeinflussen die Qualität der Mikrobearbeitung auf einer Laser-Stahl-Schneidmaschine:

Strahlqualität. Ein hochwertiger Strahl mit einem niedrigen M²-Wert erzeugt einen kleineren Fokuspunkt und sauberere Schnitte. Faserlaser zeichnen sich in diesem Bereich aus.

Assistgas. Die Wahl des Gases – Sauerstoff, Stickstoff oder Luft – wirkt sich auf die Schnittkantenqualität aus. Stickstoff liefert die sauberste Kante für Mikrobearbeitungsanwendungen.

Schneidgeschwindigkeit. Die optimale Geschwindigkeit stellt ein Gleichgewicht zwischen Durchsatz und Qualität dar. Zu schnell, und der Schnitt dringt möglicherweise nicht vollständig ein; zu langsam, und die wärmeeinflusste Zone nimmt zu.

Fokusposition. Der Brennpunkt muss präzise relativ zur Materialoberfläche positioniert werden. Eine Abweichung von ±0,1 mm kann die Schnittqualität erheblich beeinträchtigen.

Düsenzustand. Eine abgenutzte oder beschädigte Düse stört den Gasstrom und beeinträchtigt die Schnittqualität. Regelmäßige Düseninspektion und -austausch sind unerlässlich.

Ein Beispiel aus der Praxis: Präzisionsteile für medizinische Geräte

Ein Hersteller medizinischer Geräte benötigte Komponenten aus Edelstahl 316L mit Toleranzen von ±0,05 mm und einer Oberflächenrauheit von Ra 1,6 Mikrometer. Die Teile wiesen komplexe Geometrien mit mehreren Bohrungen und Schlitzern auf. Der Hersteller hatte bislang Wire-EDM eingesetzt, das langsam und teuer war – mit Kosten von über 5 USD pro Teil.

Der Hersteller wechselte zu einer Stahl-Schneidemaschine von Tianchen Laser mit einem 3-kW-Faserlaser. Der Laser schnitt die Teile jeweils in 45 Sekunden – im Vergleich zu 8 Minuten bei EDM – mit Toleranzen von ±0,04 mm und einer Oberflächenrauheit von Ra 1,8 Mikrometer. Die Schnittkantenqualität war so sauber, dass kein Entgraten erforderlich war. Die Kosten pro Teil sanken auf 0,80 USD. Die Laser-Stahl-Schneidemaschine amortisierte sich innerhalb von 11 Monaten.

Häufig gestellte Fragen

Was ist Feinbearbeitung beim Laserschneiden?

Feinbearbeitung bezieht sich auf Schneidvorgänge, die außergewöhnliche Genauigkeit, Kantenqualität und Maßhaltigkeit erfordern. Eine Stahl-Schneidmaschine mit Lasertechnologie erreicht Toleranzen von ±0,05 mm, Schnittbreiten von 0,15–0,3 mm und Oberflächenrauheiten von Ra 1,6–3,2 Mikrometer.

Welche Toleranzen kann eine Laser-Stahl-Schneidmaschine erreichen?

Eine hochwertige Stahl-Schneidmaschine mit Faserlasertechnologie erreicht bei dünnen Materialien Toleranzen von ±0,05 mm. Einige Systeme erreichen ±0,03 mm. Die Toleranz hängt von der Materialdicke, der Maschinengüte und den Schneidparametern ab.

Warum ist der Faserlaser für die Feinbearbeitung besser geeignet?

Faserlaser erzeugen eine kürzere Wellenlänge (1,06 Mikrometer), die sich auf einen kleineren Fokuspunkt konzentrieren lässt. Dadurch entsteht am Schneidpunkt eine höhere Leistungsdichte, was engere Schnitte, kleinere Wärmebeeinflussungszonen und sauberere Kanten im Vergleich zu CO₂-Lasern ermöglicht.

Erfordert das Laserschneiden eine nachträgliche Nachbearbeitung?

Für viele Anwendungen erzeugt eine Laser-Stahl-Schneidmaschine Schnittkanten, die keiner nachträglichen Nachbearbeitung bedürfen. Die Schnittkante ist sauber, rechtwinklig und glatt genug für die meisten industriellen Anwendungen. Einige hochpräzise Anwendungen erfordern möglicherweise eine leichte Entgratung.

In welchen Branchen wird feines Laserschneiden benötigt?

Medizinische Geräte, Luft- und Raumfahrt, Elektronik, Automobilindustrie und Architektur erfordern die Präzision, die eine Stahl-Schneidmaschine mit Lasertechnologie bietet. Diese Branchen stellen hohe Anforderungen an Toleranzen, saubere Kanten und konsistente Qualität.

Wie beeinflusst die Schnittgeschwindigkeit die Qualität an einer Stahl-Schneidmaschine?

Die optimale Schnittgeschwindigkeit stellt ein Gleichgewicht zwischen Produktivität und Qualität dar. Ist sie zu hoch, kann der Schnitt möglicherweise nicht vollständig durchdringen. Ist sie zu niedrig, nimmt die wärmebeeinflusste Zone zu, was zu Verfärbungen oder Verzug führen kann. Die Steuerungssoftware der Stahl-Schneidmaschine enthält optimierte Geschwindigkeitsparameter für jedes Material und jede Dicke.
