Metall-Laser-Schneidanlage passt sich der Bearbeitung verschiedener Metallmaterialien an

Metall-Laser-Schneidanlage passt sich der Bearbeitung verschiedener Metallmaterialien an

Ein Job-Shop mit Kunden aus der Automobil-, Luftfahrt- und Architekturbranche hatte mit seiner alten CO₂-Lasermaschine Probleme: Sie schnitt unlegierten Stahl gut, hatte aber Schwierigkeiten mit Edelstahl und konnte Aluminium oder Kupfer überhaupt nicht schneiden. Der Shop musste Aufträge ablehnen – oft zugunsten von Konkurrenten mit Laserschneidmaschinen für Metall auf Faserlasertechnologie. Innerhalb von zwei Jahren überstieg der entgangene Umsatz die Kosten eines neuen Faserlasersystems.

Moderne Faserlasertechnologie hat die Metallverarbeitung revolutioniert. Eine Laserschneidmaschine für Metalle verarbeitet heute ein breiteres Spektrum an Materialien als je zuvor – unlegierter Stahl, Edelstahl, Aluminium, Kupfer, Messing und sogar Titan. Entscheidend ist das Verständnis, wie verschiedene Metalle mit Laserenergie interagieren, und die entsprechende Anpassung der Schneidparameter.

Wie Faserlasertechnologie das Schneiden mehrerer Materialien ermöglicht

Faserlaser arbeiten bei einer Wellenlänge von etwa 1,06 Mikrometern – also etwa einem Zehntel der Wellenlänge von CO₂-Lasern. Diese kürzere Wellenlänge wird von Metallen, insbesondere von reflektierenden Materialien wie Aluminium, Kupfer und Messing, effizienter absorbiert. Das Ergebnis ist eine Laserschneidmaschine für Metalle, die ein breiteres Materialspektrum mit besserer Schnittkantenqualität und höherer Geschwindigkeit bearbeitet.

Die Strahlqualität des Faserlasers ist ebenfalls überlegen. Der Strahl kann auf einen kleineren Fleck fokussiert werden und liefert so eine höhere Intensität an der Schneidstelle. Dadurch kann die Laserschneidmaschine für Metall reflektierende Materialien schneiden, die einen CO₂-Laserstrahl streuen würden.

Faserlasersysteme sind zudem zuverlässiger und erfordern weniger Wartung als CO₂-Lasersysteme. Es gibt keine Spiegel, die justiert werden müssen, keine Gasgemische, die verwaltet werden müssen, und keine Resonatorwartung. Das Festkörperdesign bedeutet, dass die Laserschneidmaschine für Metall länger produktiv bleibt und weniger Ausfallzeiten hat.

Schneiden von Baustahl – Die Referenz

Baustahl ist das am besten geeignete Material für eine Laserschneidmaschine für Metall. Er absorbiert Laserenergie effizient, wird sauber geschnitten und erzeugt nur geringe Schlackemengen. Die Schneidparameter sind gut etabliert und in allen Maschinen konsistent.

Bei unlegiertem Stahl stehen Schnittgeschwindigkeit und Schnittkantenqualität im Vordergrund. Höhere Leistung ermöglicht schnellere Schnitte, doch der limitierende Faktor ist häufig das Hilfsgas – Sauerstoff erzeugt bei unlegiertem Stahl eine exotherme Reaktion, die zusätzliche Energie in den Schnitt einbringt. Dadurch kann eine Laserschneidmaschine für Metall unlegierten Stahl mit geringerer Leistung schneiden als Edelstahl oder Aluminium gleicher Dicke.

Typische Parameter für unlegierten Stahl an einer 3-kW-Laserschneidmaschine für Metall: 6 mm werden mit 4–5 Metern pro Minute geschnitten; 12 mm mit 2–2,5 Metern pro Minute. Die Schnittkantenqualität ist ausgezeichnet, mit minimaler Schlacke.

Edelstahl schneiden – Präzision ist entscheidend

Edelstahl erfordert bei gleicher Dicke mehr Leistung als unlegierter Stahl, da er einen größeren Anteil der Laserenergie reflektiert. Zudem ist Stickstoff als Hilfsgas erforderlich, um Oxidation zu verhindern und eine helle, saubere Schnittkante zu gewährleisten.

Der Schlüssel zum Laserschneiden von Edelstahl mit einer Laserschneidmaschine für Metall ist die konstante Fokussierung und Gasdruckkontrolle. Edelstahl ist weniger tolerant als unlegierter Stahl – Schwankungen bei der Fokussierung oder beim Gasstrom führen zu sichtbarer Kantenverschlechterung. Für saubere Schnitte bei dickem Edelstahl ist in der Regel Hochdruck-Stickstoff (15–20 bar) erforderlich.

Eine 4-kW-Laserschneidmaschine für Metall schneidet 6-mm-Edelstahl mit 3–4 Metern pro Minute. Dieselbe Maschine schneidet 12-mm-Edelstahl mit 1,5–2 Metern pro Minute. Die Schnittkantenqualität ist glänzend und frei von Oxidation – entscheidend für architektonische und lebensmittelgeeignete Anwendungen.

Aluminiumschneiden – Reflexionsverhalten steuern

Aluminium weist eine hohe Reflexivität auf, was bei einer Laserschneidmaschine für Metall besondere Herausforderungen mit sich bringt. Das Material reflektiert einen erheblichen Teil der Laserenergie zurück in Richtung der Optik, was bei unzureichender Steuerung zu Schäden führen kann.

Moderne Faserlaserschneidmaschinen für Metall verwenden Antireflexbeschichtungen auf den Optiken und überwachen die Rückreflexion in Echtzeit. Einige Systeme passen automatisch Leistung oder Fokus an, sobald die Reflexivität steigt. Das Ergebnis ist ein zuverlässiges Aluminiumschneiden, das mit früherer CO₂-Technologie unmöglich war.

Aluminium erfordert zudem Stickstoff als Hilfsgas sowie eine sorgfältige Steuerung der Prozessparameter. Aufgrund der hohen Wärmeleitfähigkeit des Materials verteilt sich Wärme schnell, weshalb am Schneidpunkt eine höhere Leistungsdichte erforderlich ist. Für Aluminium mit einer Dicke über 8 mm wird eine Laserschneidmaschine für Metall mit 6 kW empfohlen; für dünnere Materialien reichen 3–4 kW effektiv aus.

Kupfer- und Messingschneiden – Die größte Herausforderung

Kupfer und Messing sind die schwierigsten Materialien für eine Laserschneidmaschine für Metall. Sie weisen eine hohe Reflexivität und Wärmeleitfähigkeit auf und erfordern daher eine hohe Leistungsdichte, um den Schnitt zu initiieren und aufrechtzuerhalten.

Spezialisierte Faserlaserschneidmaschinen für Metall mit einer Leistung von über 6 kW und fortschrittlicher Strahlformung können Kupfer und Messing effektiv bis zu einer Dicke von 4–6 mm schneiden. Entscheidend ist die Erzielung einer ausreichenden Leistungsdichte am Schnittpunkt, um die hohe Reflexionsfähigkeit und Wärmeleitfähigkeit des Materials zu überwinden.

Für Kupfer und Messing ist ein Hochdruck-Stickstoff-Hilfsgas unverzichtbar. Die Schnittkantenqualität ist für die meisten industriellen Anwendungen in der Regel akzeptabel, wenn auch nicht so sauber wie bei Edelstahl.

Parameteroptimierung für jedes Material

Eine Laserschneidmaschine für Metall erfordert für jedes Material unterschiedliche Parameter:

Material	Assist Gas	Typische Leistung (3 kW)	Geschwindigkeit (6 mm)
Weichstahl	Sauerstoff	3KW	4–5 m/min
Edelstahl	Stickstoff	4kW	3–4 m/min
Aluminium	Stickstoff	4kW	3–4 m/min
Kupfer	Stickstoff	6 kW+	1–2 m/min

Diese Parameter variieren je nach Maschine, optischer Konfiguration und Materialqualität. Vor Serienfertigung wird ein Probenschnitt für jedes Material empfohlen.

Ein Praxisbeispiel: Die Werkstatt, die ihre Fertigungskapazitäten erweiterte

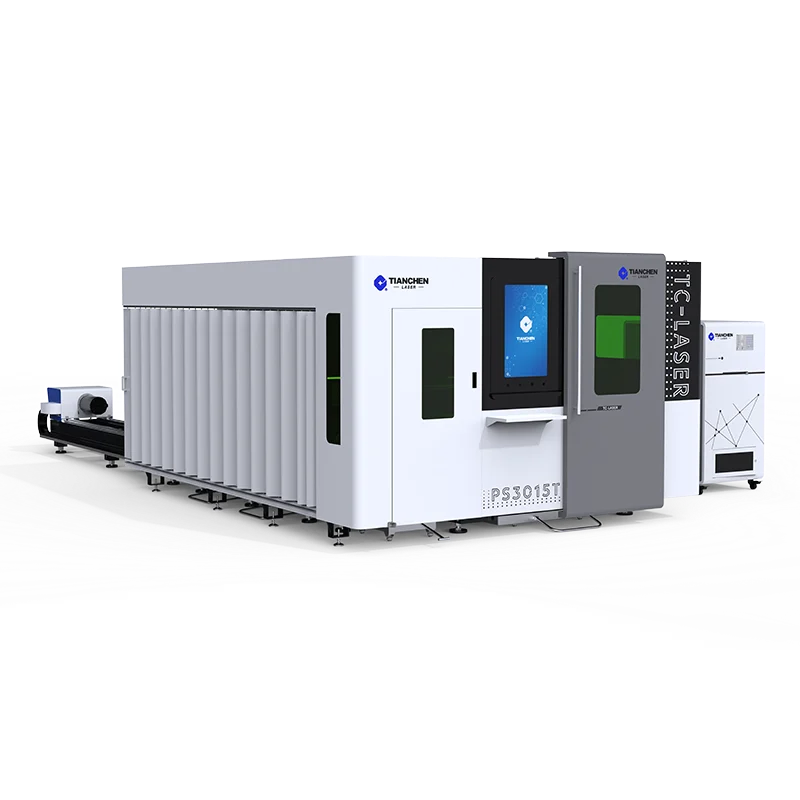

Ein Metallverarbeitungsbetrieb im Mittleren Westen bediente landwirtschaftliche und baugewerbliche Kunden. Die 2-kW-CO₂-Laseranlage des Betriebs schnitt unlegierten Stahl gut, war jedoch nicht in der Lage, die zunehmend nachgefragten Aufträge für Edelstahl und Aluminium zu bearbeiten. Der Inhaber investierte daher in eine 4-kW-Faserlaser-Schneidanlage für Metall von Tianchen Laser.

Die neue Anlage schnitt unlegierten Stahl schneller als die alte CO₂-Laseranlage. Sie verarbeitete Edelstahl mit hellen, oxidfreien Schnittkanten – wodurch Aufträge aus der Lebensmittelverarbeitung und vom Architekturbereich erschlossen wurden. Erstmals konnte auch Aluminium geschnitten werden, was Aufträge eines lokalen Luft- und Raumfahrtzulieferers ermöglichte. Innerhalb von 18 Monaten hatte sich die neue Laser-Schneidanlage für Metall durch erweiterte Fertigungsmöglichkeiten und höhere Durchsatzgeschwindigkeit amortisiert. Der Betrieb lehnte fortan keine Aufträge mehr ab.

Häufig gestellte Fragen

Kann eine Laser-Schneidanlage für Metall Aluminium schneiden?

Ja. Moderne Faserlaser-Schneidmaschinen für Metall schneiden Aluminium effektiv. Die kürzere Wellenlänge des Faserlasers wird von reflektierenden Materialien effizienter absorbiert. Für Aluminium mit einer Dicke über 6 mm wird eine höhere Leistung (4 kW oder mehr) empfohlen.

Welche Materialien kann eine Laser-Schneidmaschine für Metall verarbeiten?

Eine Faserlaser-Schneidmaschine für Metall verarbeitet Stahl mit geringem Kohlenstoffgehalt, Edelstahl, Aluminium, Kupfer, Messing, Titan und verschiedene Legierungen. Die konkreten Fähigkeiten hängen von der Laserleistung, dem Hilfsgas und den Schneidparametern ab.

Ist Edelstahl schwieriger zu schneiden als Stahl mit geringem Kohlenstoffgehalt?

Ja. Edelstahl reflektiert mehr Laserenergie und erfordert bei gleicher Dicke eine höhere Leistung. Zudem ist Stickstoff als Hilfsgas erforderlich, um eine saubere, oxidfreie Schnittkante zu gewährleisten. Eine Laser-Schneidmaschine für Metall benötigt typischerweise 20–30 % mehr Leistung für Edelstahl als für Stahl mit geringem Kohlenstoffgehalt.

Kann eine Laser-Schneidmaschine für Metall Kupfer schneiden?

Ja, aber mit Einschränkungen. Kupfer und Messing sind stark reflektierend und erfordern hohe Leistung (6 kW oder mehr) sowie spezielle Schneidparameter. Die meisten Faserlaserschneidanlagen für Metall können Kupfer bis zu einer Dicke von 4–6 mm mit guter Schnittkantenqualität schneiden.

Warum verwendet man Stickstoff statt Sauerstoff beim Schneiden von Edelstahl?

Stickstoff erzeugt eine saubere, helle Schnittkante ohne Oxidation. Sauerstoff löst eine exotherme Reaktion aus, die zusätzliche Wärme liefert, aber die Schnittkante oxidiert – sie wird dunkel und rau. Bei Edelstahlanwendungen, bei denen das Erscheinungsbild wichtig ist, ist Stickstoff das bevorzugte Hilfsgas.

Hat die Materialdicke Einfluss auf die Auswahl der Parameter?

Ja, erheblich. Dickere Materialien erfordern höhere Leistung, geringere Schnittgeschwindigkeit sowie Anpassungen der Fokusposition und des Gasdrucks. Die Steuerungssoftware einer Laserschneidmaschine für Metall enthält in der Regel Parameterbibliotheken für verschiedene Kombinationen aus Material und Dicke.
