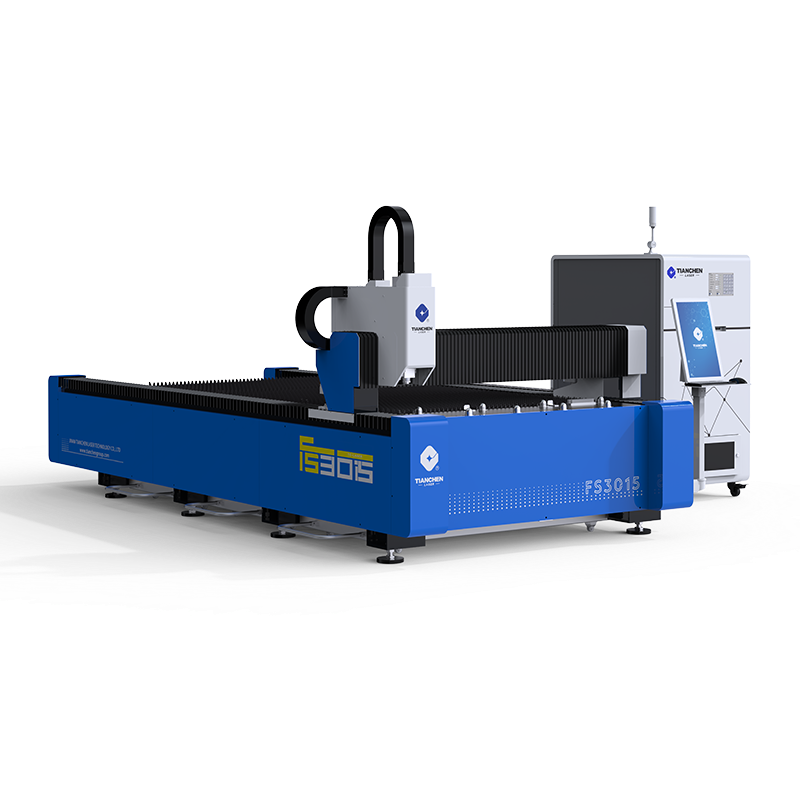

Laser-Schneiden ermöglicht die hocheffiziente Bearbeitung von Bauteilen

Die Transformation des Stahlbaus durch Lasertechnologie

Stahlbau – Industriebauten, Hochhäuser, Brücken, Offshore-Plattformen – verarbeitet jährlich Tausende Tonnen Stahlblech durch Schneid-, Bohr- und Kantenbearbeitungsprozesse. Laserschneiden hat die Flammenschneidtechnik und das Plasmaschneiden als primäre Verarbeitungsmethode für Baustähle mittlerer Dicke aufgrund dreier Faktoren ersetzt: die Eliminierung nachgelagerter Bearbeitungsschritte, die Präzision, die ein passgenaues Zusammenfügen ohne Nachjustierung ermöglicht, und die Geschwindigkeit, die mit den beschleunigten Bauzeiten mithält, die moderne Projekte erfordern.

Die Flammenschneidtechnik erzeugt eine wärmebeeinflusste Zone (HAZ), die sich 3–5 mm vom Schnittkantenrand entfernt erstreckt, sowie eine Randhärtung, die nachfolgende Schweißarbeiten erschwert. Das Plasmaschneiden erzeugt einen Neigungswinkel von 1–3 Grad und Schlackenansammlungen, die vor der Vorbereitung der Schweißnaht geschliffen werden müssen. Das Faserschneiden erzeugt gerade Kanten mit einer wärmebeeinflussten Zone von 0,1–0,3 mm bei Materialstärken bis zu 25 mm – Kanten, die ohne Schleifen, Richten oder Oxidentfernung schweißfertig sind.

Ein Stahlkonstruktionsfertiger in Brasilien, der Rahmen für Gewerbebauwerke herstellt, hat eine kundenspezifische Hochleistungs-Faser laserschneiden lösung von Tianchen Laser zur Ersetzung zweier Plasmaschneidtische, die zu einer Engstelle in der Produktion geworden waren. Das Plasmasystem benötigte 15–20 Minuten Kantenentgratung pro Blech, wodurch zwei Mitarbeiter vollständig mit der sekundären Nachbearbeitung beschäftigt waren. Die schweißfertigen Kanten des Faserlasers eliminierten diesen Arbeitsaufwand vollständig, sodass die beiden Mitarbeiter an Montagestationen eingesetzt werden konnten, wo ihre Qualifikationen die gesamte Werkstattkapazität steigerten, anstatt Mängel des Schneidprozesses auszugleichen.

Bauartspezifische Schneidanforderungen

Verarbeitung großformatiger Bleche

Baustahl erfordert Blechabmessungen, die größer sind als Standard-Industrieblechformate. Träger- und Stützenstegbleche, Fundamentplatten, Versteifungsbleche und Verbindungsbleche (Gussets) müssen häufig auf Blechen mit Abmessungen von 2.500 × 12.000 mm oder größer bearbeitet werden. Standardformate laserschneiden mit Maschinenabmessungen von 1.500 × 3.000 mm oder 2.000 × 4.000 mm erfordern entweder das Vorzerschneiden der Bleche oder eine Neupositionierung während des Schneidvorgangs – beides erhöht den manuellen Aufwand und verringert die Präzision.

Großformatige Laserschneidsysteme erfüllen diese Anforderung mit Arbeitstischen von 2.500 × 6.000 mm bis hin zu 2.500 × 12.000 mm, wodurch die Verarbeitung ganzer Bleche ohne Nachpositionierung möglich ist. Das Großformat erhöht die Maschinenkosten um etwa 30–50 %, eliminiert jedoch den Aufteilungsprozess für Bleche, der bei Standardformat-Maschinen erforderlich ist – ein Kompromiss, der zugunsten des Großformats spricht, wenn mehr als 40 % der Produktion Plattenabmessungen verwendet, die die Standard-Tischgröße überschreiten.

Das Austauschtisch-System – bei dem ein Tisch fertige Teile entlädt und gleichzeitig rohe Platten nachlädt, während der Schneidkopf auf dem anderen Tisch arbeitet – gewährleistet eine durchgängige Produktion. Eine Austauschzeit der Tische von 30–60 Sekunden minimiert die Nicht-Schneid-Zeit, die sich beim Schneiden von Baustahl akkumuliert, da einzelne Bleche 20–45 Minuten Schneidzeit benötigen können.

Schneidparameter für Dickbleche

Die Stähle der Stahlplatten reicht von 6 mm für Sekundärteile bis zu 80 mm für Säulen- und Schwerverbindungsplatten. Das Schneiden mit Glasfaserlaser mit Sauerstoffunterstützung auf Kohlenstoffstahl erreicht saubere Schnitte durch 2530mm bei 12kW und durch 4050mm bei 20kW+. Die Schneidgeschwindigkeit bei dicken Platten sinkt exponentiell mit einer Dicke von 25 mm bei etwa 0,8 1,0 m/min bei 12 kW, während 40 mm Platten mit 0,3 0,4 m/min schneiden.

Die praktische Grenze für das Faserlaserschneiden in Bauanwendungen beträgt etwa 4050 mm Dicke. Darüber hinaus hat Plasma einen wirtschaftlichen Vorteil, da die Investitionskosten von 20 kW+ Lasersystemen in Verbindung mit der langsamen Schneidgeschwindigkeit bei 50 mm+ Material längere Amortisationszeiten als die für den Bereich unter 40 mm typischen 1224 Monate ergeben. Bei Herstellern mit einer hohen Arbeitsleistung von über 50 mm wird häufig ein Laser für den Bereich unter 40 mm und ein Plasma für dickere Materialien betrieben.

Verbesserungen bei Genauigkeit und Passgenauigkeit

Die Positioniergenauigkeit von ±0,1–0,3 mm beim Faserlaser-Schneiden erzeugt Teile, die bei der Montage problemlos zusammenpassen – ohne dass Kanten nachgeschliffen, Ausgleichsbleche eingefügt oder Komponenten neu positioniert werden müssen, wie es bei weniger präzisen Schneidverfahren erforderlich ist. Bei der Montage von Stahlkonstruktionen liegen die zulässigen Toleranzen üblicherweise bei ±2 mm an geschraubten Verbindungen und bei ±3 mm an geschweißten Verbindungen. Lasergeschnittene Teile erreichen konsistent Abmessungen innerhalb von ±0,5 mm der Nennmaße – deutlich unterhalb der zulässigen Montagetoleranzen und damit frei von kumulativen Fertigungsfehlern, die vor Ort häufig eine Nachbohrung der Löcher oder eine Verlängerung der Schlitzlöcher erfordern.

Häufig gestellte Fragen

Welche Laserleistung wird zum Schneiden von Baustahl benötigt?

8–12 kW decken 80 % des Baustahlschneidens im Dickenbereich von 6–25 mm ab. Mit 15–20 kW lässt sich das wirtschaftliche Schneiden auf über 40 mm Dicke ausdehnen. Für Fertiger mit einem signifikanten Anteil an Schnitten über 50 mm bietet die Kombination aus einem Laser für Materialstärken unter 40 mm und einer Plasmaanlage für dickere Abschnitte die beste Wirtschaftlichkeit. Tianchen Laser bietet Systeme mit Leistungen von 3 kW bis über 20 kW für Bauanwendungen.

Wie verhält sich der Faserlaser zum Plasma für Baustähle?

Der Laser erzeugt quadratische, schrottfreie Kanten ohne Schleifen, wodurch 15-25 Minuten Sekundärverarbeitung pro Blech auf einer dicken Platte eingespart werden. Plasma kostet zunächst weniger, aber trägt anhaltende Arbeitskosten und Verbrauchskosten, die in der Regel die höheren Kapitalkosten des Lasers innerhalb von 18 30 Monaten für Fabrikanten übersteigen, die jährlich 2.000+ Stunden verarbeiten.

Welche Plattengrößen können mit Laserschneidmaschinen für Bauarbeiten abgewickelt werden?

Standardsysteme: 1.500 × 3.000 mm und 2.000 × 4.000 mm. Großformat-Systeme: 2500×6000 mm bis 2500×12000 mm für die Vollblechverarbeitung von Strukturplatten. Die FB12525 von Tianchen Laser verarbeitet Großformat-Anwendungen, die Leistung und Präzision kombinieren.

Wie beeinflusst das Laserschneiden die Qualität des Schweißes nachgelagert?

Lasergeschnittene Kanten sind bei Verwendung von Stickstoff als Hilfsmedium (Edelstahl) oxidfrei oder weisen bei Verwendung von Sauerstoff als Hilfsmedium (Kohlenstoffstahl) eine dünne, millskalähnliche Oxidschicht auf. Beide Varianten sind ohne Nachbearbeitung (z. B. Schleifen) schweißfertig. Die schmale Wärmeeinflusszone (0,1–0,3 mm) bewahrt die Eigenschaften des Grundwerkstoffs an der Schweißnaht und verbessert so die Schweißqualität im Vergleich zu flammengeschnittenen Kanten mit einer tieferen Wärmeeinflusszone.

Wie hoch ist die typische Amortisationsdauer für eine Laserschneidmaschine für Baustahl?

12–24 Monate für Anlagen mit einem jährlichen Betrieb von über 2.000 Stunden, basierend auf Einsparungen bei den Personalkosten durch Wegfall des Kanten-Schleifens, Materialeinsparungen durch verbesserte Verschnittoptimierung (5–10 % höhere Materialausnutzung) sowie Steigerung der Produktivität durch schnellere Schnittgeschwindigkeit und reduzierte Nachbearbeitung. Tianchen Laser bietet im Rahmen der Vorverkaufsberatung eine ROI-Analyse an.

Können Laserschneidmaschinen für Baustahl vollautomatisch betrieben werden?

Ja, mit automatischen Systemen zum Ein- und Ausladen sowie zur Lagerung von Blechen. Das automatische Lageregelungssystem von Tianchen Laser ermöglicht eine kontinuierliche, unbeaufsichtigte Produktion – das System lädt die nächste Blechtafel ein, tauscht die Tische aus und setzt den Schneidvorgang ohne Eingreifen des Bedieners fort. Der unbeaufsichtigte Betrieb verlängert die produktive Zeit von einer Schicht pro Tag auf 18–24 Stunden täglich.
