So verarbeitet eine Laser-Schneidmaschine für Metall Rohre

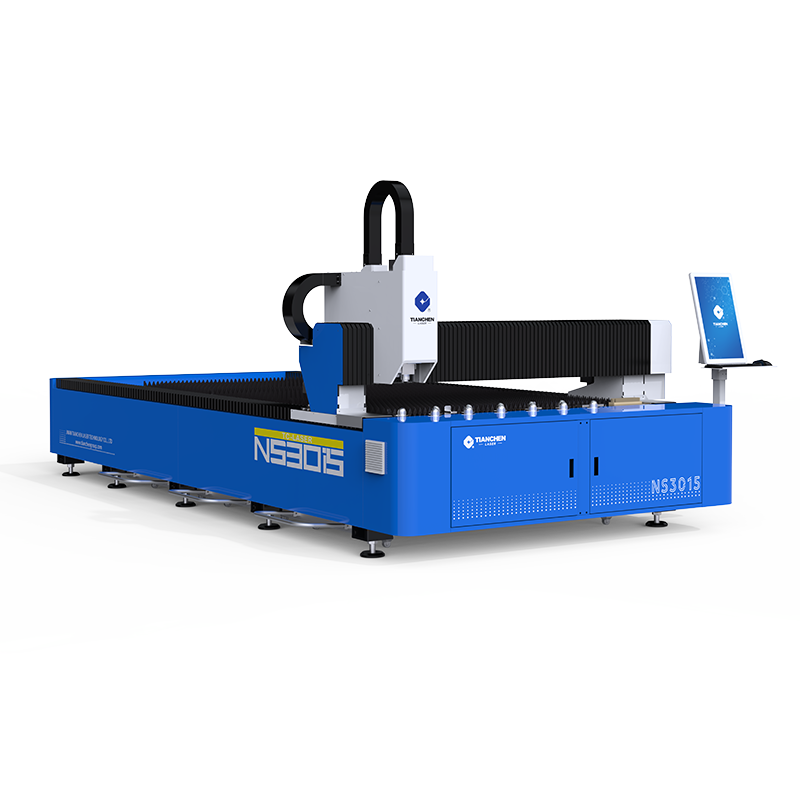

Ein Flachbett laser-Schneidmaschine für Metall schneidet Bleche auf einem stationären Tisch mit einer beweglichen Brücke. Die Ergänzung einer Rohrfunktion bedeutet die Hinzufügung einer vierten Dimension: Das Werkstück dreht sich, während der Laserkopf sich entlang dreier linearer Achsen bewegt. Diese Kombination ermöglicht das Schneiden komplexer Profile – wie Gehrungsschnitte, Aussparungen, Bohrungen, Kerben und Konturen – an runden, quadratischen, rechteckigen und ovalen Rohren in einer einzigen Aufspannung und eliminiert dadurch sekundäre Bohr-, Fräs- und Entgratungsoperationen.
Drehachse, Spannfutter-Systeme und Nesting-Software
Eine rohrfähige laser-Schneidmaschine für Metall integriert einen drehbaren Spannfutter, der das Rohr greift und unter CNC-Steuerung dreht, synchronisiert mit dem Laserkopf. Selbstzentrierende Spannfutter richten Rohre trotz geringfügiger Maßabweichungen mit einer Konzentrizität von ±0,05 mm aus. Ein Gegenlager stützt lange Rohre über 3 Meter Länge ab, um Durchhang und Vibrationen zu vermeiden. Die Nesting-Software optimiert die Anordnung der Teile entlang des Rohrs, indem sie Profile dreht und ineinander versetzt, um Abfall zu minimieren. Erweiterte Softwarepakete wenden Ein- und Ausfahrrouten sowie gemeinsame Schnittkanten an, wenn benachbarte Teile eine Schnittkante teilen.
Praxisbeispiel – Ein Automobil-Abgassystemhersteller modernisiert seine Fertigung
Ein deutscher Abgassystemhersteller schnitt zuvor Edelstahlrohre an drei separaten Arbeitsstationen: eine Bandsäge für gerade Schnitte, eine CNC-Fräsmaschine für Bohrungen und Aussparungen sowie eine Bohrmaschine für Befestigungsbohrungen. Drei Maschinen bedeuteten drei Einrichtungen, manuelles Materialhandling zwischen den Stationen sowie kumulierte Toleranzstacks durch erneutes Positionieren des Werkstücks. Ein laser-Schneidmaschine für Metall mit einer Rohrkapazität von 4 Metern und einer 3-kW-Faserlasersquelle können alle Profile – Winkel für Bogenverbindungen, ovale Aussparungen für Sauerstoffsensor-Buchsen sowie kreisförmige Bohrungen für Montagehalterungen – in einer einzigen Aufspannung auf einer Maschine geschnitten werden. Die Produktionszeit pro Abgassystem sank von 22 Minuten auf 4,5 Minuten. Der Materialabfall verringerte sich um 12 %, da die Verschachtelungssoftware die Anordnung der Teile entlang jeder Rohrlänge optimierte. Die Amortisationsdauer wurde allein durch die Einsparungen bei den Lohnkosten nach 14 Monaten erreicht.
Präzisionsfaktoren beim Rohrlaserschneiden
Schnittfugebreite, wärmebeeinflusster Bereich und Schnittkantenqualität
Schnittfugebreite für eine Faser laser-Schneidmaschine für Metall liegt zwischen 0,1 mm und 0,3 mm im Vergleich zu 1 mm bis 3 mm beim Plasma – die schmale Schnittfuge ermöglicht eine dichte Verschachtelung. Der wärmebeeinflusste Bereich beträgt beim Faserlaser weniger als 0,1 mm im Vergleich zu 0,5 mm bis 2 mm beim Plasma – dies ist entscheidend für dünnwandige Rohre in medizinischen Geräten und der Luft- und Raumfahrt, wo mikrostrukturelle Veränderungen die Korrosionsbeständigkeit beeinträchtigen. Die Senkrechtheit der Schnittkante liegt innerhalb von 0,05 mm, sodass die Teile ohne Nachbearbeitung (z. B. Schleifen) präzise zusammenpassen.
Materialverträglichkeit und Wandstärkenbegrenzungen
Bearbeitung von Stahl-, Edelstahl-, Aluminium- und Kupferrohren
Eine Faser laser-Schneidmaschine für Metall verarbeitet kohlenstoffarmen Stahl bis zu einer Wandstärke von 12 mm, Edelstahl bis zu 10 mm, Aluminium bis zu 8 mm und Kupferlegierungen bis zu 5 mm mit einer Laserquelle von 3 kW bis 6 kW. Für kohlenstoffarmen Stahl wird Sauerstoff als Hilfsgas zur exothermen Reaktion verwendet. Für Edelstahl und Aluminium wird Stickstoff zur Erzielung sauberer, oxidfreier Schnittkanten eingesetzt. Bei Kupfer und Messing ist ein Schutz vor Rückreflexion am optischen Übertragungssystem erforderlich.
Auswahl eines Rohrlaserschneidsystems
Fünf Spezifikationen, die die Leistung bestimmen
Erstens: maximale Rohrdurchmesser und -länge – prüfen Sie die Aufnahmekapazität von Spannfutter und Reitstock für das größte Werkstück. Zweitens: Laserleistung – 3 kW bewältigen die meisten Rohranwendungen; 6 kW sind für dickwandigen Stahl über 8 mm erforderlich. Drittens: unterstützte Rohrprofile – rund, quadratisch, rechteckig, oval sowie offene Profile wie Winkel- und U-Profile. Viertens: Automatisierungsgrad – manuell, halbautomatisch mit Bündelladung oder vollautomatisch mit Magazin-Zuführung. Fünftens: Funktionalität der Nesting-Software – gemeinsame Schnittlinie (common-line cutting), automatische Ein- und Ausfahrt (lead-in/lead-out) sowie Mehrteil-Nesting. Tianchen Laser, mit einer intelligenten Fertigungsstätte, die jährlich über 10.000 Einheiten produziert, bietet laser-Schneidmaschine für Metall systeme, die speziell auf die Präzisions- und Durchsatzanforderungen professioneller Rohrfertigung ausgelegt sind.
Häufig gestellte Fragen
Wie verarbeitet eine Laserschneidmaschine für Metall runde Rohre?
Eine rohrfähige laser-Schneidmaschine für Metall ein rotierendes Spannfutter, das das Rohr unter CNC-gesteuerter Synchronisation mit dem Laserkopf dreht und so komplexe Konturen entlang des gesamten Umfangs in einer einzigen Aufspannung ohne Nachpositionierung schneidet.
Welche Präzision kann ein Rohrlaserschneider erreichen?
Eine Faser laser-Schneidmaschine für Metall erreicht Schnittbreiten von 0,1 mm bis 0,3 mm, wärmebeeinflusste Zonen unter 0,1 mm und Schnittrandquadratur innerhalb von 0,05 mm – wodurch sekundäres Bohren, Fräsen und Entgraten entfallen.
Welche Rohrwerkstoffe kann ein Faserlaser schneiden?
Ein laser-Schneidmaschine für Metall schneidet mit dem Faserlaser Rohre aus unlegiertem Stahl, Edelstahl, Aluminium, Kupfer und Messing in einer Vielzahl von Durchmessern und Wandstärken. Werkstoffspezifische Parameter – Laserleistung, Schneidgeschwindigkeit, Art und Druck des Hilfsgases – müssen für jeden Werkstoff angepasst werden. Hochreflektierende Metalle wie Kupfer und Messing erfordern einen Rückstrahlungsschutz.
Was ist die maximale Wandstärke für das Laserschneiden von Rohren?
Mit einer Leistung von 3 kW bis 6 kW kann ein laser-Schneidmaschine für Metall rohrlaserschneider unlegierten Stahl bis zu einer Wandstärke von 12 mm, Edelstahl bis zu 10 mm und Aluminium bis zu 8 mm schneiden. Kupferlegierungen sind aufgrund ihrer Reflektivität auf etwa 5 mm begrenzt.
Ersetzt das Laserschneiden von Rohren das Sägen und Bohren?
Ja. Eine laser-Schneidmaschine für Metall mit Drehachse schneidet alle Profile – gerade Schnitte, Gehrungsschnitte, Bohrungen, Aussparungen – in einer einzigen Aufspannung und ersetzt damit die separaten Säge-, Bohr- und Fräsoperationen der herkömmlichen Rohrfertigung.
Wie reduziert Nesting-Software Materialabfall?
Nesting-Software auf einem laser-Schneidmaschine für Metall optimiert die Positionierung der Teile entlang der Rohrlänge, dreht und versetzt einzelne Profile, um 8 % bis 15 % Material einzusparen gegenüber manuellem Nesting. Gemeinsame Schnittkanten – bei denen benachbarte Teile eine gemeinsame Schnittkante teilen – reduzieren den Abfall weiter und verkürzen die gesamte Schnittzeit pro Rohr.
