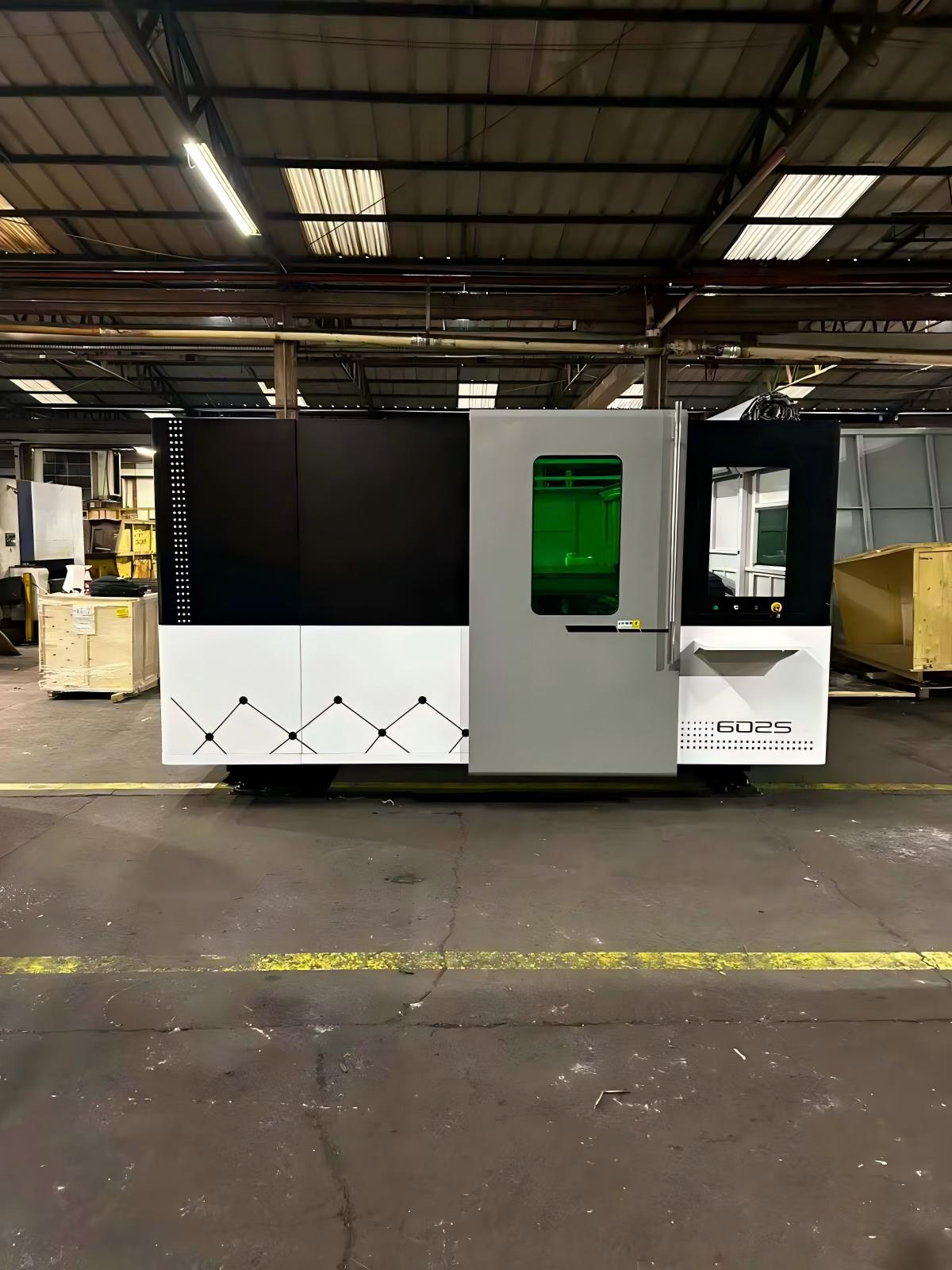

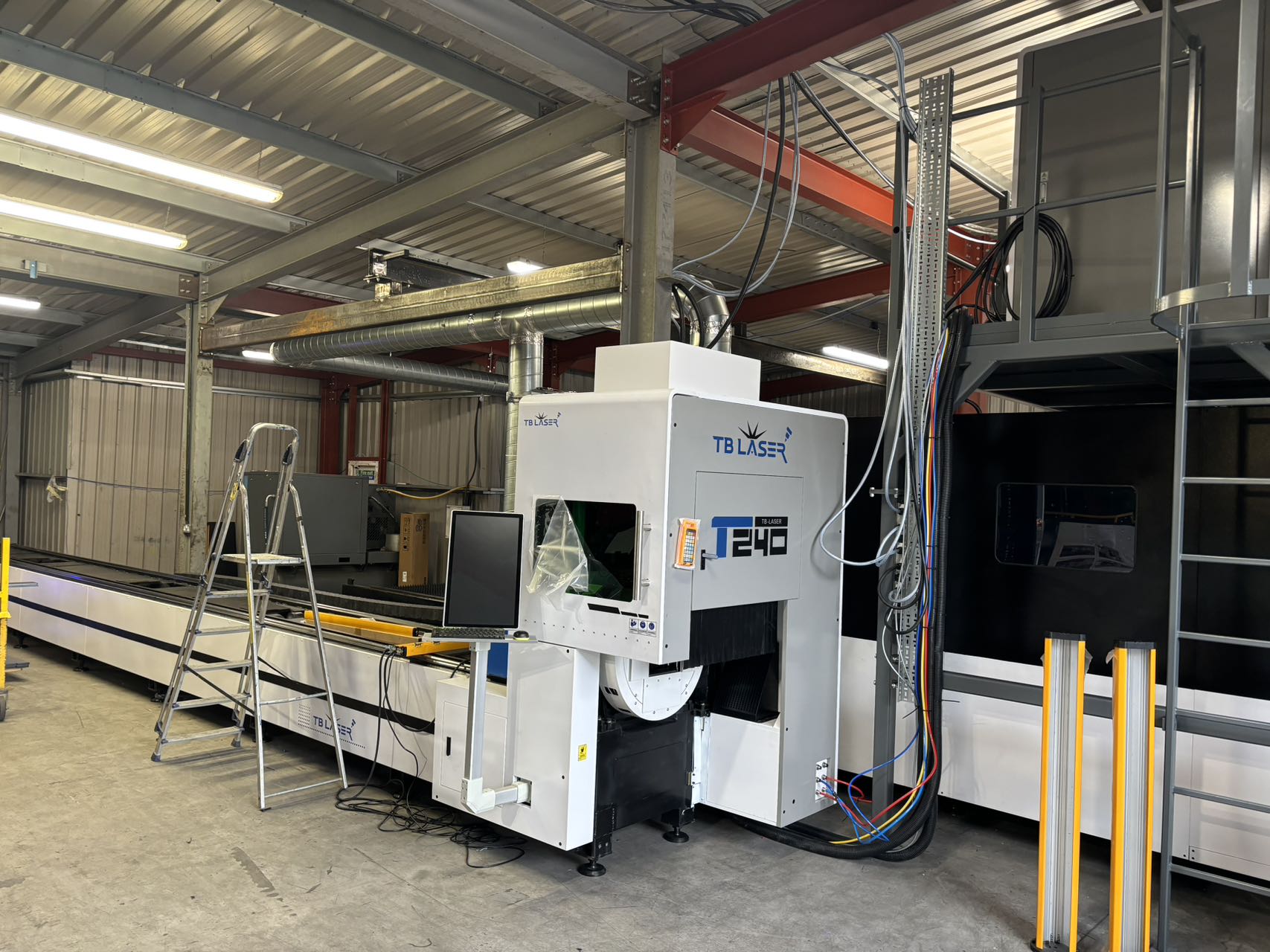

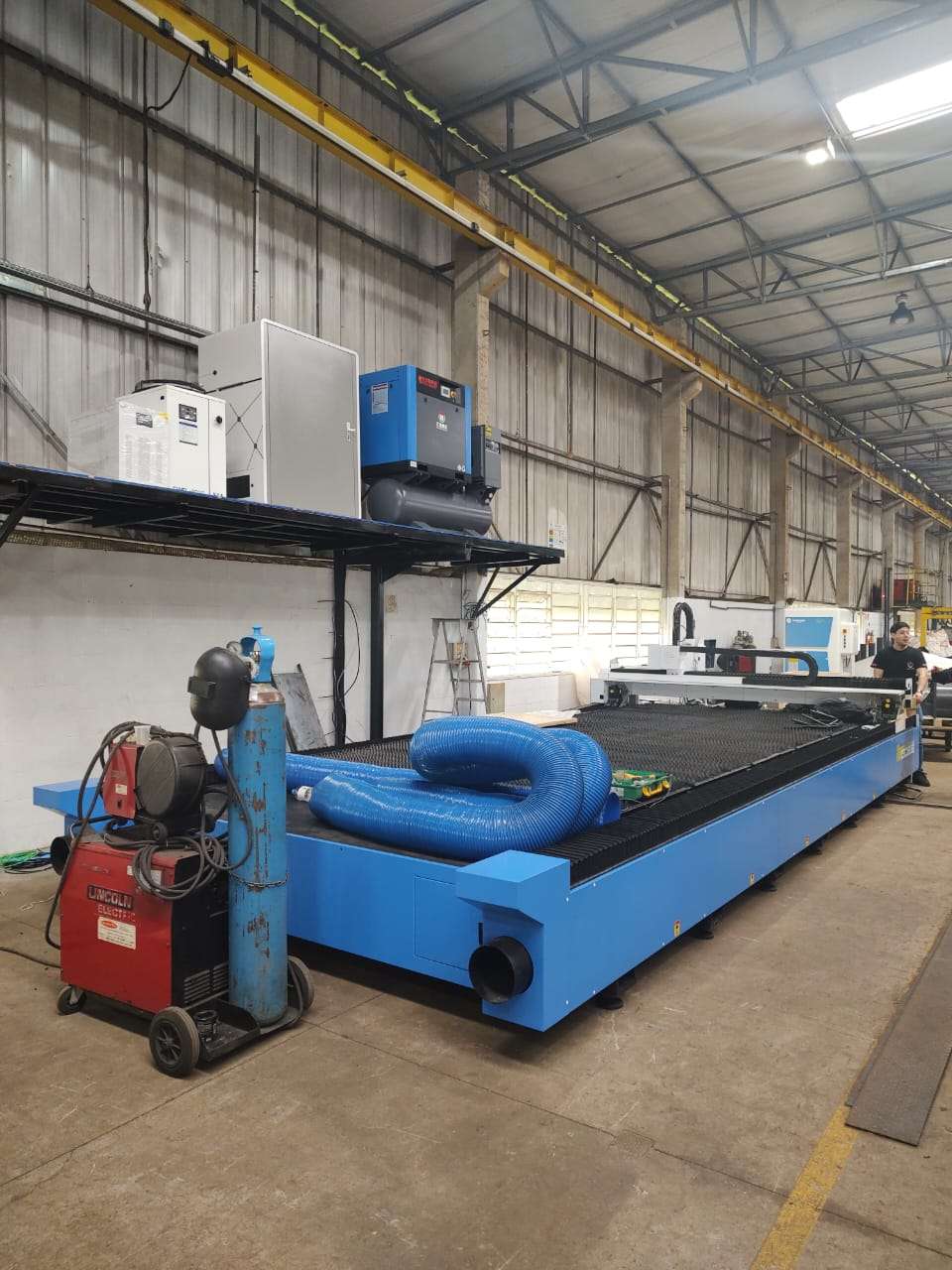

يبدأ تصميم صفائح القطع بالليزر الفعّال بفهم كيفية تأثير مقدار العرض الناتج عن القطع (Kerf)، والتشوه الحراري، وهندسة الميزات على جودة الجزء النهائي وتكلفة التصنيع. وعند تصميم الأجزاء لمعالجة الليزر الأليافي، يجب تعويض عرض العرض الناتج عن القطع (والذي يتراوح عادةً بين ٠,١٥ مم و٠,٣ مم للمواد السميكة من ١ إلى ٦ مم، وصولاً إلى ٠,٦ مم للصفائح السميكة ٢٠ مم) في نموذج الـ CAD لتحقيق الأبعاد الاسمية. فعلى سبيل المثال، سمح إعادة تصميم نصف قطر الزوايا من قيمة حادة تساوي ٠ مم إلى ١,٥ مم لمُصنِّع غلاف إلكتروني بتجميع نسبة أكبر بنسبة ١٨٪ من الأجزاء لكل ورقة مقاسها ٢ × ١ متر، ما حقَّق وفورات سنوية قدرها ١٤٠٠٠ دولار أمريكي في تكاليف المواد. ومبدأٌ آخر بالغ الأهمية هو تحديد أصغر أحجام للميزات بالنسبة لسماكة المادة: ففي الألومنيوم ذي السماكة ٢ مم، يمكن تحقيق ثقوب قطرها ٠,٨ مم كحد أدنى، بينما يجب أن تكون الشقوق في الفولاذ ذي السماكة ١٠ مم عريضةً لا تقل عن ٣ مم لتفادي ظاهرة الانصهار العكسي (Melt-back). كما ينبغي على المصمِّمين دمج مسارات الدخول (Lead-ins) — مثل أقواس نصف قطرها ٠,٥ مم — بعيداً عن الحواف النهائية لمنع حدوث انخفاضات عند نقطة البدء. ويبيّن دراسة حالة من قطاع الإشارات واللوحات أن إضافة روابط دقيقة (Micro-joints) — وهي جسور عريضة ٠,٥ مم وعميقة ٠,٣ مم — إلى أشكال الحروف المعقدة حافظت على اتصالها بالورقة الأم أثناء عملية القطع، مما أدى إلى القضاء على فرز ٢٠٠٠ جزء صغير يدوياً، وخفض وقت التعامل مع الأجزاء بنسبة ٦٠٪. أما للأجزاء المصنوعة من الفولاذ المقاوم للصدأ التي لا تتطلب عمليات تشطيب ثانوية، فإن تحديد غاز النيتروجين كغاز مساعد في ملاحظات التصميم يتيح الحصول على حواف خالية من الحواف الحادة (Burr-free) وخالية من الأكسدة مباشرةً بعد الخروج من الجهاز. ويستفيد مصممو أجزاء السيارات من الضلعين المشبّكين (Skeletonized ribs) بدلًا من الجدران الصلبة، ما يقلل الوزن بنسبة ٣٥٪ مع الحفاظ على الصلابة الهيكلية — وكل ذلك في مرحلة واحدة فقط. ويمكن أن يؤدي استخدام تقنية القطع على خط مشترك (Common line cutting)، حيث تشترك الأجزاء المجاورة في مسار قطع واحد، إلى خفض زمن القطع بنسبة تصل إلى ٤٠٪ في التجميعات عالية الحجم، لكنها تتطلب تصميماً دقيقاً لتفادي تشابك الأجزاء. وتقوم برامج التجميع المتقدمة بتقييم ملفات الـ DXF أو الـ DWG، وتقترح تلقائياً تعديلات على التصميم مثل توزيع مسارات القطع بشكل متداخل لتوزيع الحرارة، أو استخدام نصف قطر أكبر في الزوايا الداخلية، أو إضافة علامات تثبيت تضحية (Sacrificial tabs) للأجزاء الصغيرة. أما للمكونات التي ستُثني لاحقاً على آلات الثني (Press brakes)، فيجب أن يتضمّن التصميم شقوق تخفيف الانحناء (Bend relief cuts) بعرض يساوي سماكة المادة، وتجنّب وضع الثقوب بالقرب الشديد من خطوط الانحناء (أدنى مسافة مسموحة هي ٢,٥ ضعف السماكة). وقد خفّض مصنع أجهزة طبية نسبة الأجزاء المرفوضة بنسبة ٩٠٪ بعد إعادة تصميم صينية جراحية باستخدام تقويسات زوايا بقطر ٠,٥ مم وإعادة ترتيب الثقوب الصغيرة بعيداً عن الحافة المقطوعة. ويقدّم فريق الهندسة لدى المزوِّد استشارة في «تصميم الأجزاء لعملية القطع بالليزر»، حيث يقوم بمراجعة الرسومات القديمة وتحويلها إلى ملفات مُحسَّنة خصيصاً لعمليات الليزر. وبغض النظر عمّا إذا كان التصميم موجهاً لإنتاج نماذج أولية أم لإنتاج ضخم يبلغ مليون قطعة، فإن الالتزام بهذه المبادئ الخاصة بتصميم الصفائح ينعكس مباشرةً في تسريع وقت التسليم، وتخفيض السعر لكل قطعة، وتحقيق جودة متسقة. يُرجى تحميل ملف الـ CAD الخاص بك للحصول على مراجعة تصميم مجانية وتوصيات قابلة للتنفيذ.
